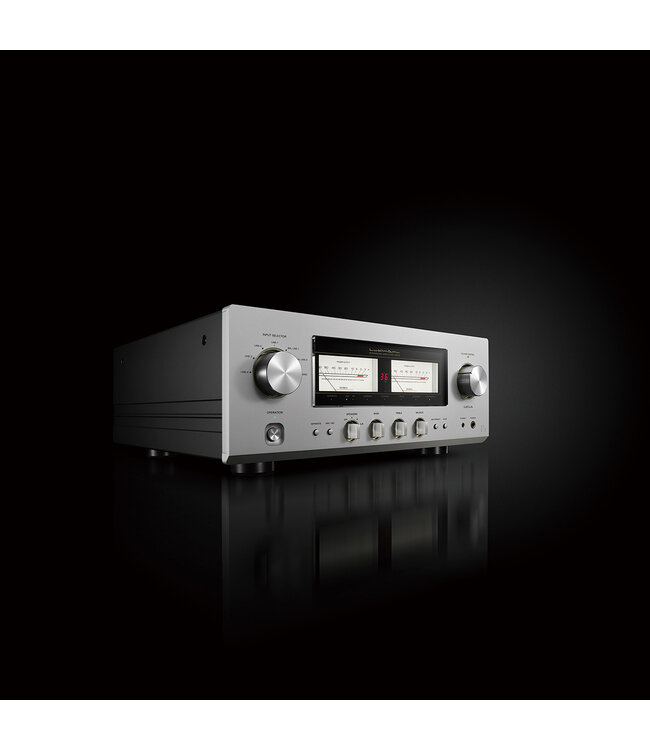

Luxman Geintegreerde Versterker L-507Z

De integratie van verfijning en technische evolutie. Introductie van de innovatieve Z-serie.

Luxman's nieuwe generatie Z-serie geïntegreerde versterkers. De L-507Z is het debuutmodel van de nieuwe generatie versterkers van Luxman. Met de nieuw ontwikkelde LIFES-versterkingsfeedback-engine is dit de toekomst van Luxman. Deze versterker heeft een dramatische ontwikkeling in muzikaliteit gerealiseerd die zijn klasse ver te boven gaat. L-507Z combineert geavanceerde technologie en geavanceerde functionaliteit. De nieuwe, innovatieve generatie geïntegreerde versterkers uit de Z-serie begint met dit fantastische model.

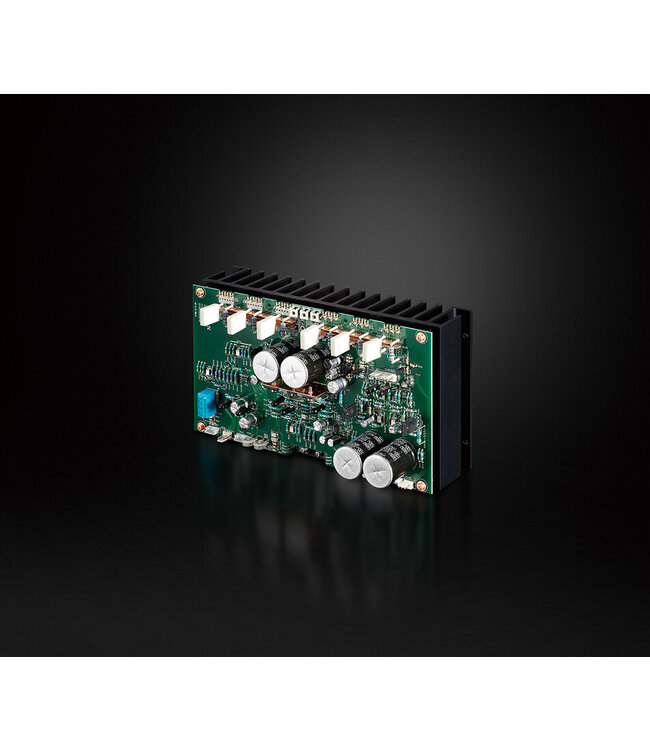

De nieuwste versterkingsfeedback-engine brengt muziek tot leven met LIFES versie 1.0
Luxman viert hun 100-jarig jubileum in 2025 en ze zijn trots om de opvolger van het ODNF*-feedbackcircuit aan te kondigen, dat sinds 1999 heeft bijgedragen aan de audiokwaliteit van hun versterkerproducten. Ze hebben een nieuw versterkerfeedbackcircuit ontwikkeld, LIFES*. LIFES is gebaseerd op het technische concept van het baanbrekende ODNF-circuit en realiseert uitstekende, dynamische kenmerken zonder terugkoppeling van het originele audio-ingangssignaal naar de hoofdversterker, waardoor een opmerkelijk natuurlijke geluidskwaliteit wordt bereikt, bijna als een non-feedback uitgerust circuit. Het ontwerp is bedacht en uitgebreid vanuit de eerste principes met behulp van simulatietechnologie en nauwgezet onderzoek. Door herhaaldelijk audities te doen, nauwkeurig te onderzoeken en speciaal geselecteerde componenten te combineren, hebben ze superieure prestatiekenmerken en een kwaliteitsniveau bereikt dat geschikt is voor gebruik in de volgende generatie producten van Luxman. Bij het produceren van LIFES versie 1.0 zijn ze erin geslaagd het aantal parallel geschakelde elementen te verminderen en tegelijkertijd de prestaties te verbeteren door het hele circuit zorgvuldig opnieuw uit te vinden. De vervorming in de versterkingsfase is teruggebracht tot minder dan de helft van hun vorige systeem. De eindtrap heeft een 3-traps Darlington triple-parallell push-pull configuratie en bereikt een klasse AB uitgangsvermogen van 110W+110W (8Ω) en 210W+210W (4Ω). Het hoge uitgangsvermogen, vergelijkbaar met dat van een afzonderlijke eindversterker, realiseert moeiteloos een natuurlijk geluidsbeeld, vol energie, om met vertrouwen elk compatibel luidsprekersysteem aan te sturen en het beste uit zijn eigenschappen te halen.

*ODNF staat voor "Only Distortion Negative Feedback".
*LIFES staat voor "Luxman Integrated Feedback Engine System".

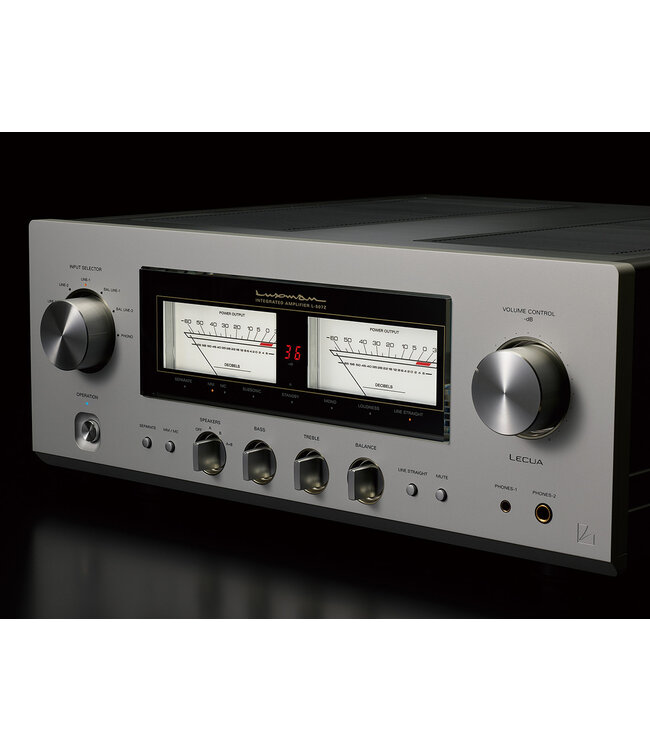

Grote naald VU niveaumeter en 7-segment LED
Analoge VU-meters van het naaldtype zijn een symbolisch ontwerpstatement van Luxman's solid-state geïntegreerde versterkers. De L-507Z is uitgerust met een grote dubbele meter met heldere LED-achtergrondverlichting en hoge responskarakteristieken. Ze hebben zo'n display overgenomen, zodat de beweging van de naalden synchroon loopt met de dynamiek van je muziek. Bovendien geven nieuw opgenomen 7-segment-LED's het dempingsniveau weer tussen de linker en rechter niveaumeter, zodat de huidige mate van demping gemakkelijk te zien is vanaf de luisterpositie. De achtergrondverlichting van de niveaumeter en het LED-display kunnen met de afstandsbediening worden in- en uitgeschakeld.

Met precisie haarlijn afgewerkt aluminium bovenpaneel
Het ontwerp van de rechthoekige chassisbehuizing heeft een ultradik frontpaneel met een hoogwaardige, gestraalde witte afwerking. Dit is een merkidentificatie geworden van de huidige Luxman-producten, met een delicaat haarlijn afgewerkt aluminium bovenpaneel, een luxueus exterieurontwerp dat is overgenomen voor de hoogwaardige versterkers. De grote ventilatiesleuven op het bovenpaneel zorgen voor voldoende luchtstroom en de gehele chassisbehuizing is vervaardigd uit aluminium panelen, wat zorgt voor een uitstekende warmteafvoer, waardoor de stabiele werking van dit product wordt gegarandeerd.

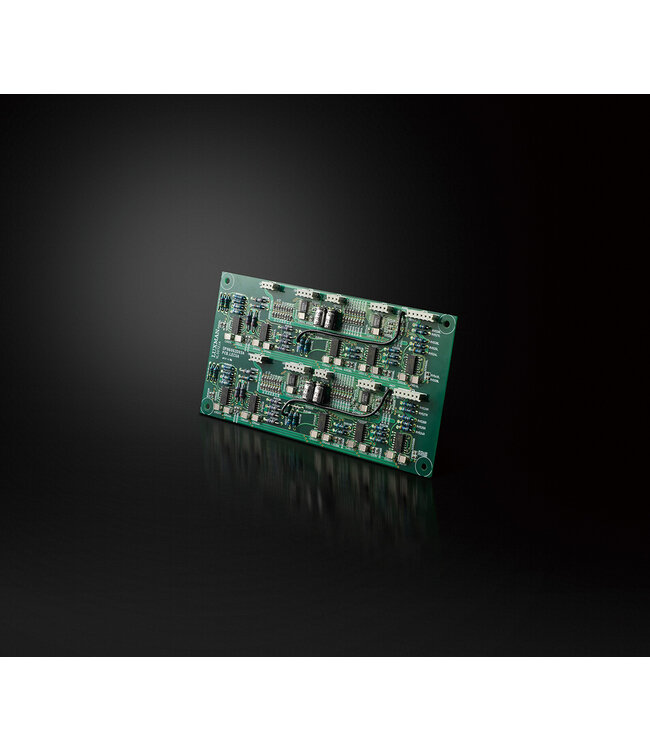

Nieuwe LECUA1000
Luxman's nieuwe LECUA1000 88-staps, elektronisch gestuurde verzwakker is geïntegreerd in het versterkercircuit en minimaliseert de achteruitgang van de geluidskwaliteit over het volledige bereik van de volumeregeling. Het uitgangsgedeelte van de voorversterker is uitgerust met discrete buffercircuits die vol vertrouwen de daaropvolgende eindversterkertrap aansturen.

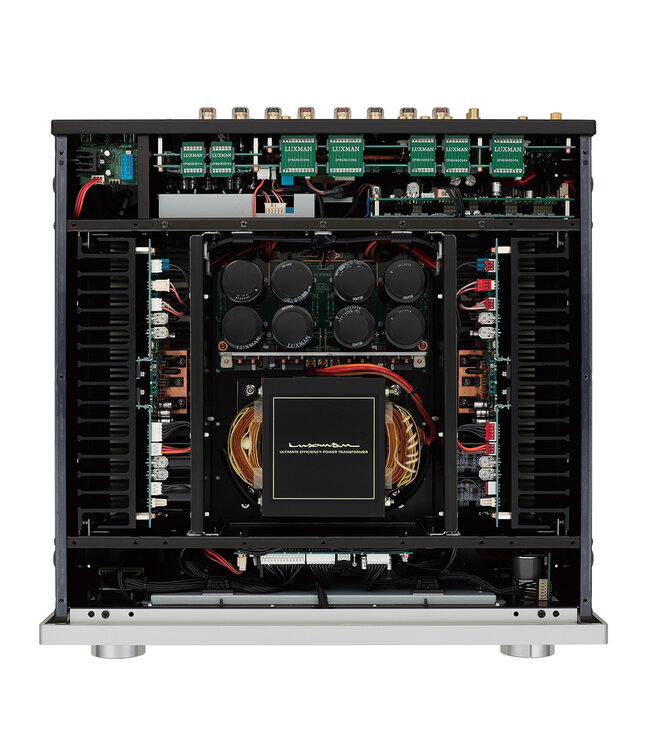

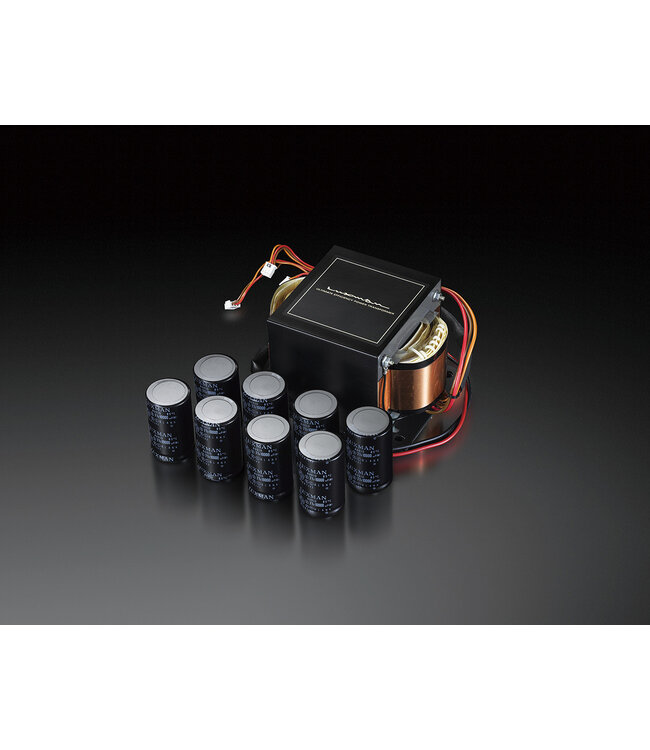

Sterk gereguleerd voedingscircuit
Een zeer stabiele, op maat gemaakte EI-type voedingstransformator en nieuw ontwikkelde filtercondensatoren met grote capaciteit (10.000 μFx 8) zijn gecombineerd in de voedingseenheid, die zorgt voor een onmiddellijke stroomvoorziening en spanningsstabiliteit, waarmee gemakkelijk wordt voldaan aan de eisen van dynamische gereproduceerde muziek via capabele luidsprekers.

Luxman's originele technologieën
De L-507Z maakt gebruik van veel van de unieke technologieën van Luxman. Beeline-constructie stuurt audio-ingangssignalen via de optimale kortste route door naar de luidsprekeruitgang en niet-gehoekte tracering van printplaten zorgt voor een soepele stroomoverdracht. Een lusloze chassisstructuur isoleert de effecten van grondimpedantie.

Diverse functies, schakelen en bedieningen
De L-507Z beschikt over een verscheidenheid aan functies, zoals het ingebouwde, nieuw ontwikkelde MM/MC-compatibele phono-versterkercircuit dat analoge weergave van hoge kwaliteit ondersteunt. Gevoelige toonregelingen, L-balansregeling en een loudness-functie zijn handig voor het aanpassen van de geluidskwaliteit. De aparte functie ontkoppelt het voor- en eindversterkingssysteem en er is een nieuwe mute-knop toegevoegd aan het voorpaneel.

Nieuw ontworpen parallelle hoofdtelefoonuitgangen
Naast de standaard φ6,3 mm-uitgang is er een nieuwe φ4,4 mm-uitgang toegevoegd, met onafhankelijke linker- en rechteraardbedrading die de L-R-scheiding aanzienlijk verbetert voor de luisteraar die wil genieten van echt driedimensionaal geluid.

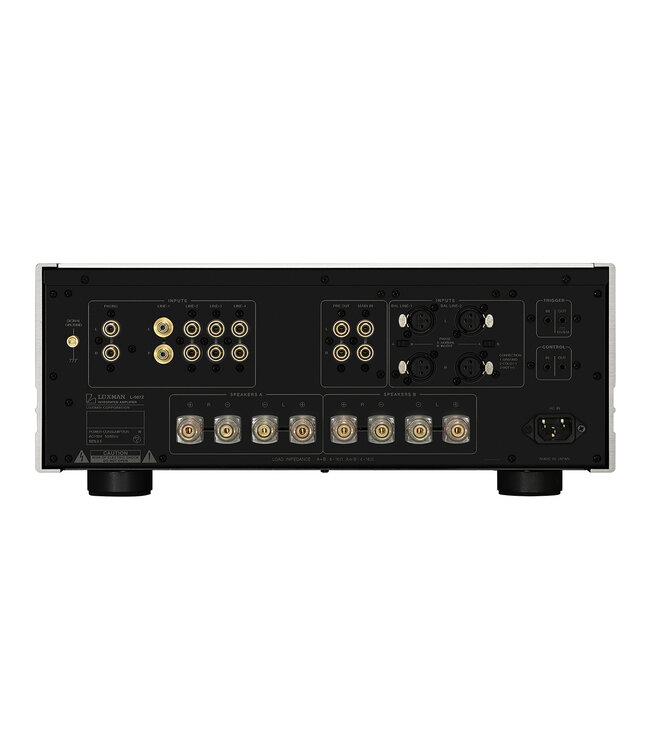

Hoogwaardige invoerterminals
De RCA-ingangsaansluitingen voor LINE-1 zijn gemaakt van een koperlegering die de geleidbaarheid van koper en de duurzaamheid van messing biedt, en ondersteuning biedt voor kabels van audiofiele kwaliteit (20 mm pitch voor LINE-1 en 18 mm pitch voor LINE2, 3 en 4).

Transmissie met lage impedantie
Grote, parallel geconfigureerde luidsprekerrelais met lage weerstand brengen de hoge aandrijfkracht van een grootschalig uitgangscircuit zonder verlies over. De dempingsfactor is ook verbeterd door directe bedrading naar de luidsprekeraansluitingen met behulp van onze eigen OFC-draad die een natuurlijke signaaloverdracht realiseert.

Gietijzeren voeten
De gietijzeren voetjes dragen gemakkelijk het gewicht van de L-507Z en ze beschermen delicate muzieksignalen tegen onnodige trillingen als gevolg van een kenmerk van de dichtheidsgradiënt van het ontwerp, die geleidelijk afneemt van het midden naar de periferie, waardoor resonantie minder snel optreedt.

Ergonomische aluminium afstandsbediening
De substantiële, ergonomische afstandsbediening van aluminiumlegering kan ook compatibele LUXMAN cd-spelers bedienen die na 1996 zijn uitgebracht.

Specificaties

• Nominaal vermogen 110W+110W (8Ω); 220W+220W (4Ω)
• Ingangsgevoeligheid/ ingangsimpedantie PHONO (MM): 2,5 mV / 47 kΩ; PHONO (MC): 0,3 mV /; 100 Ω; LIJN: 180mV / 47kΩ; BAL.LIJN: 180mV / 79kΩ; MAIN IN: 1,05V / 47kΩ
• Uitgangsspanning PRE OUT: 1V
• Frequentiebereik PHONO: 20Hz tot 20kHz (±0,5dB); LIJN: 20Hz tot 100kHz (binnen -3dB)
• Totale harmonische vervorming 0,007% of minder (8Ω, 1kHz); 0,03% of minder (8Ω, 20Hz tot 20kHz)
• Signaal-ruisverhouding (IHF-A) PHONO (MM): 91dB of meer; PHONO (MC): 75dB of meer; LIJN: 105dB of meer
• Volumeregeling Nieuwe LECUA1000
• Versterkingsfeedbackcircuit LIFES 1.0
• Uitgangsconfiguratie Bipolair 3-parallel push-pull
• Dempingsfactor 300
• Max. hoeveelheid toonregeling BASS: ±8dB bij 100Hz; TREBLE: ±8dB bij 10kHz
• Voeding 230V~(50Hz) / 115V~(60Hz)
• Stroomverbruik 350W; 886W (zonder signaal), 0,4W (in stand-by)
• Buitenafmetingen 440(B) x 178(H) x 454(D) mm knop aan de voorkant van 20 mm en terminal aan de achterkant van 27 mm inbegrepen in de diepte
• Nettogewicht 25,4 kg (hoofdeenheid)
• Accessoires Afstandsbediening (RA-17A); Stroomkabel; Luidsprekeraansluiting; Ondersteunde Y-aansluiting
