Luxman L-505Z - Geintegreerde Versterker

Geluid uit het hart. Nieuwe criteria die de standaard opnieuw definiëren.

Ontworpen ter ere van de L-505-versterker, die nog steeds veel audioliefhebbers fascineert als mogelijk hun ​​meest bekende hifi-model en uitgerust met de nieuw ontwikkelde "LIFES"-versterkerfeedbackengine, die de kern vormt van LUXMAN's hedendaagse ontwerpen, willen ze de line-up van de Z-serie voltooien met de L-505Z. Terwijl hij alle hoogwaardige geluids- en ontwerpkennis van de duurdere modellen erft, heeft hij nog meer bereikt als een multifunctionele geïntegreerde versterker. De L-505Z herdefinieert de standaard en gaat nu een nieuw tijdperk in, en nodigt u uit in de wereld van opwindende high-end audio.

Onze nieuwste versterkingsfeedback-engine brengt muziek tot leven met LIFES versie 1.0
De L-505Z is, net als de L-509Z en L-507Z, uitgerust met de "LIFES" hoogwaardige versterkingsfeedback-engine, een functie die integraal deel uitmaakt van de volgende generatie versterkerontwerpen. LIFES is gebaseerd op het technische concept van de revolutionaire ODNF-feedbackschakeling, die uitstekende statische eigenschappen bereikte zonder een van de muzikale ingangssignalen terug te koppelen naar de hoofdversterker, wat een natuurlijke geluidskwaliteit opleverde die meer verwant is aan een non-feedbacksysteem. Het circuit is vanaf nul opnieuw ontworpen door middel van meerdere simulaties. Door zorgvuldig geselecteerde componenten te combineren en door middel van herhaalde luistertests, hebben ze de ultieme prestatie en geluidskwaliteit bereikt, die het echt waard is om te worden overgenomen voor de volgende generatie componenten van LUXMAN. In LIFES versie 1.0 is het hele circuit gereconstrueerd en vereenvoudigd, wat de prestaties verbetert, terwijl het aantal parallelle elementen met succes is verminderd, waardoor de vervorming tijdens de versterking tot minder dan de helft is teruggebracht. De uitgangstrap maakt gebruik van een parallelle push-pull-configuratie met bipolaire transistorelementen, wat een ruim klasse AB-vermogen van 100 W + 100 W (8 Ω) en 150 W + 150 W (4 Ω) oplevert.

*LIFES staat voor "Luxman Integrated Feedback Engine System".
*ODNF staat voor "Only Distortion Negative Feedback".

Elektronisch gestuurde verzwakker LECUA
Het volumeregelgedeelte is cruciaal voor zowel de functionaliteit als de prestaties van een geïntegreerde versterker en vereist speciale signaalverwerking. De L-505Z is uitgerust met LUXMAN's originele, zeer heldere LECUA* elektronisch gestuurde verzwakker, die aanzienlijk is verkleind door een solid-state (IC) circuitconfiguratie aan te nemen. LECUA is een ideaal niveauregelsysteem dat variaties in audiokwaliteit minimaliseert en soepele en gedetailleerde volumeaanpassingen over 88 stappen mogelijk maakt. De LR-balansregeling is ook afhankelijk van de volumeverschuivingsfunctie van LECUA. Ondanks multitasking slaagt LECUA erin de verslechtering van de geluidskwaliteit over het volledige bereik van de volumeregeling te minimaliseren. Intuïtieve bediening blijft behouden terwijl deze is gekoppeld aan bedieningen vanaf de afstandsbediening. Een traditionele draaiknop voor het volume bereikt die zware, tactiele respons en het operationele gevoel waar liefhebbers van zullen genieten, en combineert gemak met aangename bediening.

*LECUA staat voor "Luxman Electronically Controlled Ultimate Attenuator".

Discrete bufferschakeling voor voorversterker
Het concept van een "eindversterkerdriver" is fundamenteel voor het ontwerp van een voorversterkersectie, het uitsturen van een energierijk signaal is de ideale bedrijfstoestand. De L-505Z is uitgerust met discrete buffercircuits en een hoge stroomtoevoercapaciteit bij de uitgang van de voorversterkertrap, waardoor de getrouwheid van delicate muzieksignalen behouden blijft en de aandrijfenergie en prestaties van de eindversterkertrap aanzienlijk worden verbeterd. De ingangskeuzeschakelaar bestuurt een schakel-IC met uitstekende scheiding en lage overspraak. De L-505Z is trots om deel uit te maken van onze nieuwste Generation Z-serie en heeft een dramatische ontwikkeling in muzikaliteit bereikt die zijn klasse ver overstijgt. Bovendien is er, als reactie op de heropleving van het afspelen van vinylplaten als een belangrijke hedendaagse bron, een hoogwaardig MM/MC-compatibel phono EQ-versterkercircuit met een geparallelliseerde eerste trap voorzien om superieure analoge weergave te realiseren, vergelijkbaar met onze andere high-end componenten.

Sterk gereguleerd voedingscircuit

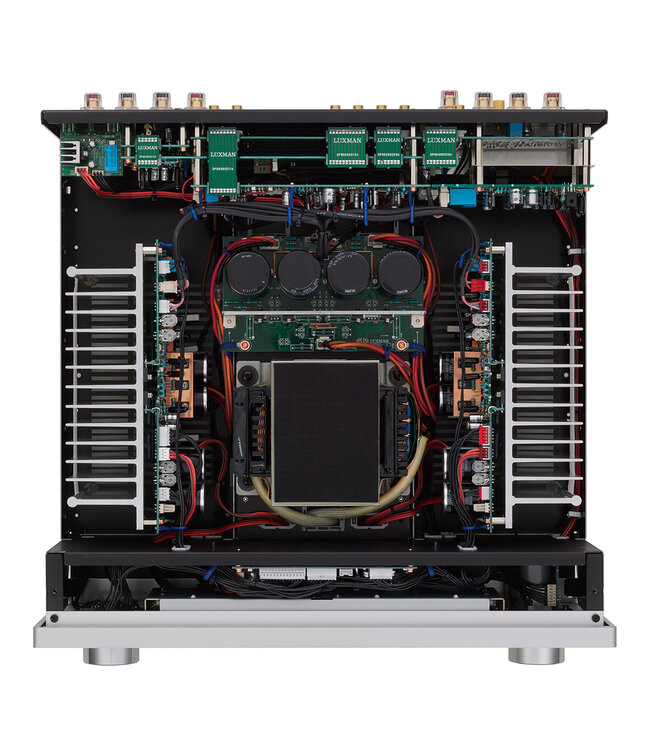

De voeding is het kloppende hart van een versterker en moet onmiddellijke stroom en stabiele uitgangsspanningen leveren. De L-505Z is uitgerust met LUXMAN's traditionele, zeer stabiele, 540VA grote capaciteit, EI-type vermogenstransformator, gecombineerd met vier op maat gemaakte 10.000μF filtercondensatoren. Deze combinatie levert de onmiddellijke energie die nodig is om de meest radicale of zachtste muzikale dynamiek getrouw te reproduceren en een stabiele spanningstoevoer te behouden onder alle belastingsschommelingen.

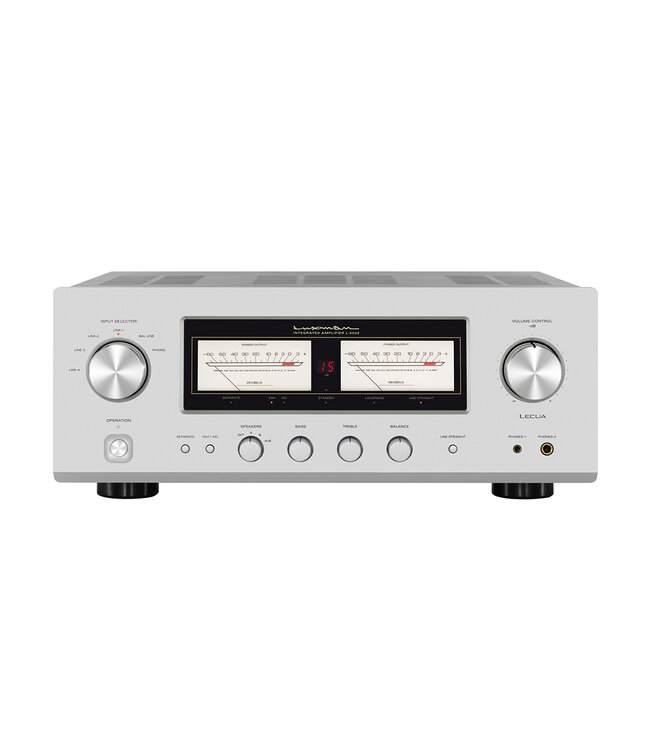

Grote naald VU-niveaumeter en 7-segment LED
Net als de duurdere modellen is de L-505Z uitgerust met grote naald-type VU-meters, goed zichtbaar met witte LED-achtergrondverlichting, die vloeiend veranderingen in het muzieksignaal volgen. Tussen de linker- en rechtermeters is een nieuwe 7-segment LED-niveauweergave geïnstalleerd, zodat u het huidige volumeniveau vanaf uw luisterpositie kunt controleren. Met de afstandsbediening kunt u de meterverlichting en 7-segment LED naar wens in- en uitschakelen.

Hoofdtelefoonaansluitingen met onafhankelijke aarding
De hoogwaardige hoofdtelefoonweergavefuncties van de L-505Z ondersteunen de meest intieme luisteromgevingen. Naast een standaard φ6,3 mm-aansluiting heeft de L-505Z een nieuwe φ4,4 mm-aansluiting met onafhankelijke linker- en rechteraardingsbedrading en afzonderlijke ongebalanceerde versterkers, waardoor de scheiding van links naar rechts aanzienlijk wordt verbeterd. Door compatibele hoofdtelefoons en kabels aan te sluiten, kan de luisteraar genieten van verder verbeterde, driedimensionale, hoogwaardige weergave.

Verschillende functies en in-/uitgangsaansluitingen

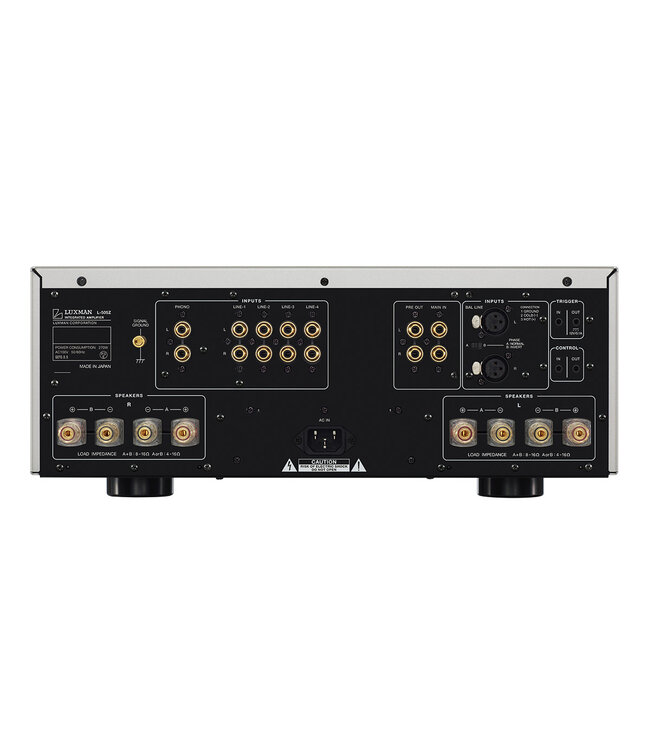

De L-505Z heeft Luxman's eigen toonregelingen, luidheid, LR-balansregeling en een aparte functie, die bi-ampconfiguratie met een extra eindversterker of coëxistentie met een AV-versterkeropstelling mogelijk maakt, alles in één unit. Op het achterpaneel bieden de 18 mm RCA-ingangs-/uitgangsaansluitingen compatibiliteit met hoogwaardige kabels met grote stekkers, en de robuuste luidsprekeraansluitingen met een in-line-indeling (dezelfde LR-kenmerken) zijn compatibel met Y-lugs en bananenstekkers.

De originele technologie van LUXMAN
De L-505Z is ontworpen met geluidskwaliteit als topprioriteit in elk detail, inclusief de niet-gehoekte bedrading op de printplaten die zorgt voor een soepele stroomoverdracht. De "Bee-Line"-constructie informeert over de locatie van de componenten en biedt de meest logische en kortste route voor audiosignalen om te reizen. Interne bedrading met OFC-koperkabel die zorgt voor natuurlijke signaaloverdracht met spiraalvormige wikkelafscherming voor elke niet-geplateerde kerndraad en een lusloze chassisstructuur die toename van de grondimpedantie onderdrukt.

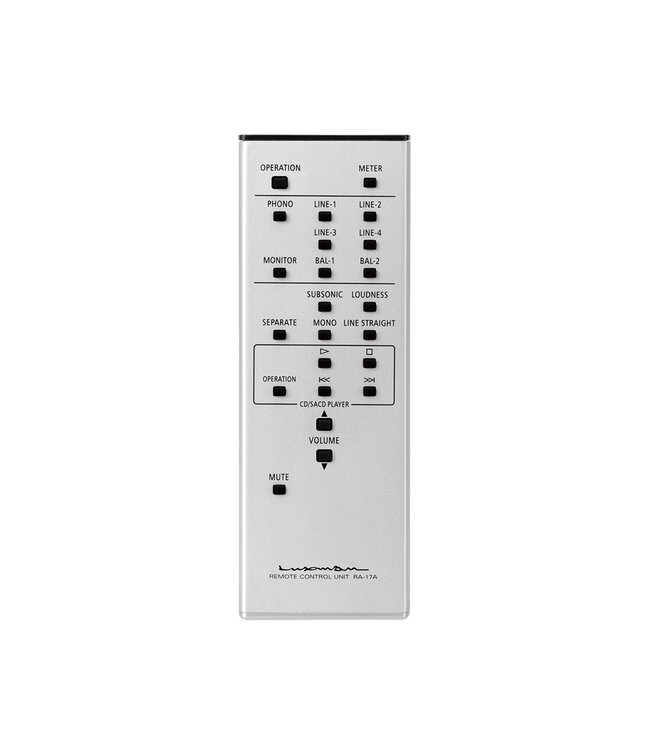

Multifunctionele afstandsbediening
De stevige, ergonomische aluminium afstandsbediening kan ook compatibele LUXMAN CD-spelers bedienen die na 1996 zijn uitgebracht.

Specificaties

• Nominaal vermogen 100W + 100W (8Ω),; 150W + 150W (4Ω)
• Ingangsgevoeligheid/ingangsimpedantie PHONO (MM): 2,5 mV/47 kΩ; PHONO (MC): 0,3 mV/100 Ω; LINE: 180 mV/47 kΩ; BAL.LINE: 180 mV/55 kΩ; MAIN IN: 1 V/47 kΩ
• Uitgangsspanning: PRE OUT: 1 V
• Frequentierespons: PHONO: 20 Hz tot 20 kHz (± 0,5 dB); LINE: 20 Hz tot 100 kHz (binnen -3 dB)
• Totale harmonische vervorming: 0,009% of minder (8Ω, 1kHz); 0,09% of minder (8Ω, 20Hz tot 20kHz)
• S/N-verhouding (IHF-A): PHONO (MM): 87dB of meer; PHONO (MC): 70dB of meer; LINE: 104dB of meer
• Volume-aanpassing: LECUA
• Versterkingsfeedbackcircuit: LIFES 1.0
• Uitgangsconfiguratie: Bipolaire parallelle push-pull
• Dempingsfactor: 200
• Max. hoeveelheid toonregeling: BASS: ±8dB bij 100Hz; TREBLE: ±8dB bij 10kHz
• Voeding: 230V~(50Hz)
• Stroomverbruik: 330W; 90W (zonder signaal), 0,5W (in stand-by)
• Buitenafmetingen: 440(B) x 178(H) x 454(D) mm, voorkantknop van 20mm en achterkantterminal, van 27mm inbegrepen in diepte
• Nettogewicht: 22,5kg (hoofdeenheid)
• Accessoires: Afstandsbediening (RA-17A); Stroomkabel
