DALI PHANTOM E-80 WR: weerbestendige plafondluidspreker voor badkamer, terras en meer

De DALI PHANTOM E-80 WR is een plafondluidspreker met IP65-beschermingsklasse, ontworpen voor ruimten waar een standaard luidspreker niet kan worden gebruikt: badkamers, wasruimten, sauna's, overdekte terrassen en andere locaties met hoge luchtvochtigheid of directe weersinvloed. Met een 8-inch polypropyleenconus-driver op 5° off-axis, een 25mm softdometweeter en een werkbereik van -20 tot +60°C biedt de E-80 WR breedbandig geluid van hoge kwaliteit op plekken waar dit voorheen niet mogelijk was. Het schilderbare, gegalvaniseerde magnetische front past zich aan de omgeving aan.

Kenmerken van de DALI PHANTOM E-80 WR

• 8-inch (20,3 cm) bas-/middentonendriver met polypropyleenconus en low-loss rubberen rand
• Driverhoek: 5° off-axis
• 25mm softdometweeter (textiel)
• Beschermingsklasse: IP65
• Werkbereik: -20 tot +60°C
• Frequentiebereik: 49-25.000 Hz (±3dB)
• Gevoeligheid: 89,5dB (2,83V/1m) | Impedantie: 6Ω
• Maximale geluidsdruk: 107dB
• 2-weg, scheidingsfrequentie 3.200 Hz
• Enkeldraads ingangsaansluiting
• Haaks klemsysteem, 4 klemschroeven, geen speciaal gereedschap
• Veerklemmen voor kabelaansluiting

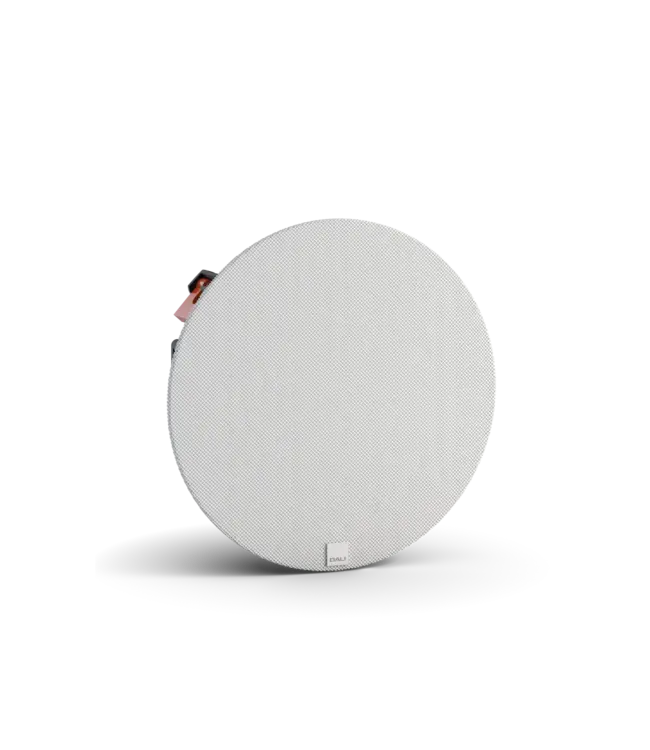

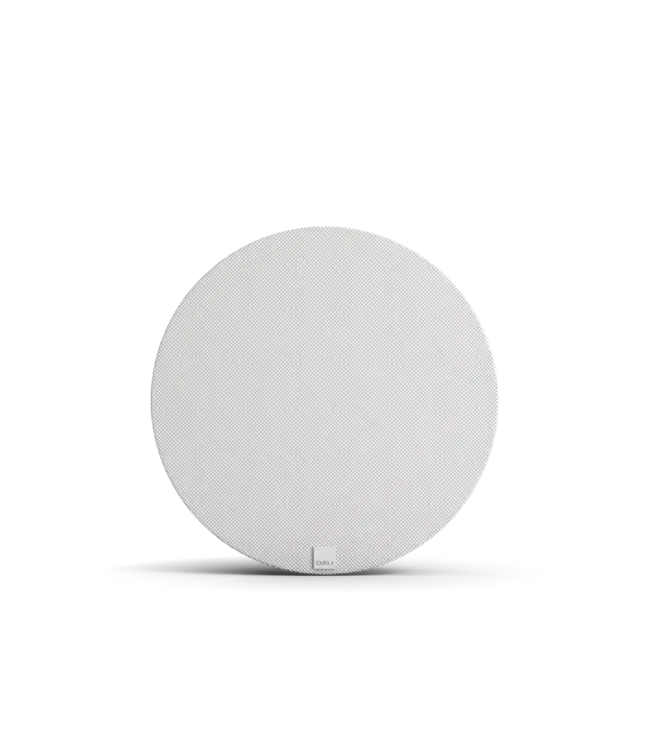

• Schilderbaar gegalvaniseerd magnetisch front
• Afwerking: wit
• Gewicht incl. front: 2,50 kg

IP65: weerbestendig voor buiten en hoge luchtvochtigheid

IP65 is de internationale beschermingsklasse die aangeeft dat een apparaat volledig stofdicht is (eerste cijfer: 6) en bestand is tegen waterstralen vanuit elke richting (tweede cijfer: 5). Voor een plafondluidspreker betekent dit dat de E-80 WR kan worden gebruikt in ruimten die periodiek worden blootgesteld aan spatwater, stoom of vochtige lucht, zoals badkamers, douches, sauna's, wasruimten en overdekte buitenterrassen. De galvanisering van het front geeft extra bescherming tegen corrosie bij langdurige blootstelling aan vocht.

Het werkbereik van -20 tot +60°C maakt de E-80 WR ook geschikt voor overdekte buitenlocaties in een klimaat met koude winters. In onverwarmde berghuizen of garages kan de luidspreker worden gelaten zonder het risico op vorstschade.

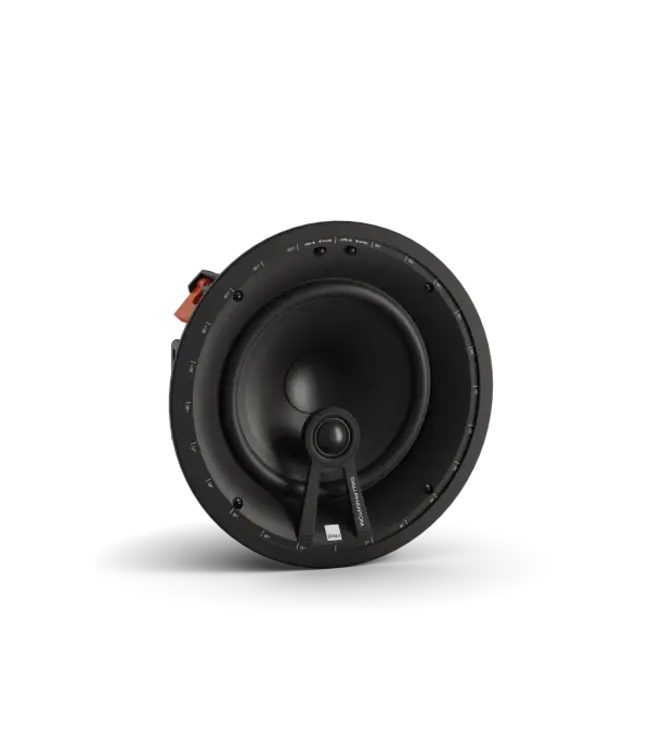

8-inch driver op 5° voor breedbandig geluid

De bas-/middentonendriver van de E-80 WR heeft een diameter van 8 inch (20,3 cm) en een polypropyleenconus. Polypropyleen heeft een hoge stijfheid, een laag gewicht en een goede vochtbestendigheid, waardoor het bijzonder geschikt is voor weerbestendige toepassingen. De low-loss rubberen rand biedt een lage mechanische demping voor een ongekleurde weergave van de middentonen en diepe, rijke lagefrequentieprestaties.

De driver is 5° off-axis geplaatst. Dit richtingseffect maakt het mogelijk de luidspreker zodanig te draaien dat meer geluid naar de primaire luisterpositie wordt gericht, in plaats van het geluid gelijkmatig rondom te verspreiden. De 5° kanteling minimaliseert tevens de resonantie tussen de driver en het front, wat vervorming en kleuring van het geluid reduceert.

25mm softdometweeter voor uitgebreide hoge tonen

De 25mm softdometweeter van textiel verzorgt de hoge tonen vanaf 3.200 Hz tot 25.000 Hz. De zachte koepelvorm absorbeert ongewenste resonanties in het tweetergebied, waardoor de respons vloeiend en gedetailleerd is. De crossover bij 3.200 Hz sorgt voor een naadloze overgang tussen woofer en tweeter in het gevoelige middentonenbereik.

Toepassingen: van badkamer tot Atmos-installatie

De E-80 WR is in de eerste plaats een weerbestendige oplossing voor locaties waar een standaard in-ceiling luidspreker niet kan worden ingezet. In de badkamer of douche levert hij bij het douchen of in bad liggen muziek van hoge kwaliteit zonder het risico van vochtschade. Op een overdekt terras biedt hij als onderdeel van een meerkanaals buiten-audiosysteem een meeslepende luisterervaring. In sauna's of wellnessruimten is de combinatie van breedbandige geluidsweergave en volledige vochtbestendigheid uniek.

De E-80 WR is ook bruikbaar als hoogte- of surroundkanaal in een thuisbioscoopinstallatie waarbij de luisterpositie zich in een ruimte met hoge luchtvochtigheid bevindt, of voor installaties waarbij de consistent hoge geluidskwaliteit van een full-range in-ceiling luidspreker gewenst is op minder voor de hand liggende locaties.

Eenvoudige installatie zonder speciaal gereedschap

Installatie van de E-80 WR verloopt via een haaks klemsysteem: na het plaatsen in de plafonduitsparing worden vier klemschroeven aangedraaid die de luidspreker van binnenuit tegen het plafond klemmen. Er is geen speciaal gereedschap nodig. De luidsprekerkabels worden aangesloten via veerklemmen: druk in, steek de kabel in, laat los. Het magnetische front wordt daarna aangebracht en kan worden geschilderd om aan te sluiten bij de kleur van het plafond of de ruimte.

Advies op maat bij AudioExpert

Wilt u weten of de PHANTOM E-80 WR de juiste keuze is voor uw badkamer, terras of andere ruimte met hoge luchtvochtigheid? Onze specialisten in 's-Hertogenbosch adviseren u graag over de juiste luidspreker voor elke locatie en toepassing.

• Meer informatie of een afspraak maken: onze winkelpagina

Veelgestelde vragen

Wat betekent IP65 voor een plafondluidspreker?

IP65 staat voor volledige stofdichtheid (6) en bescherming tegen waterstralen vanuit elke richting (5). Voor een plafondluidspreker betekent dit dat hij bestand is tegen spatwater, stoom en hoge luchtvochtigheid. De E-80 WR is daarmee geschikt voor badkamers, douches, sauna's, wasruimten en overdekte terrassen.

Kan de PHANTOM E-80 WR buiten worden gebruikt?

Ja, maar alleen op overdekte buitenlocaties. De luidspreker is vochtbestendig en bestand tegen spatwater, maar is niet ontworpen voor directe blootstelling aan regen. Op een terras met overkapping of in een tuinhuis functioneert de E-80 WR probleemloos, ook bij temperaturen tussen -20 en +60°C.

Kan het front worden geschilderd?

Ja. Het front van de E-80 WR is schilderbaar en gegalvaniseerd voor extra bescherming. Hierdoor past de luidspreker in elk kleurenschema van een ruimte. Gebruik een latex of acrylverf op waterbasis voor het beste resultaat.

Heeft de E-80 WR een speciale versterker nodig?

Nee. De PHANTOM E-80 WR werkt met elke versterker of receiver die geschikt is voor 6 ohm luidsprekers. Er is geen speciale weerbestendige versterker vereist; alleen de luidspreker zelf heeft IP65-bescherming.

Meer ontdekken

DALI PHANTOM M-80 A

Gericht plafondluidspreker met 7-inch driver op 25°, SMC-magneet en 28mm softdome voor thuisbioscoop en Atmos-installaties.

DALI PHANTOM M-375

Wandinbouwspeaker met 7-inch woofer, twee passieve stralers en hybride tweeter voor veeleisende installaties.

Meer advies van AudioExpert

• Beste audio winkel van Nederland
• Onze winkel in 's-Hertogenbosch bezoeken

Uitgebreide specificaties

Drivers

• Woofer: 1 x 8 inch (20,3 cm) polypropyleenconus, low-loss rubberen rand
• Tweeter: 1 x 25mm softdometweeter (textiel)
• Driverhoek: 5° off-axis
• Scheidingsfilterprincipe: 2-weg
• Scheidingsfrequentie: 3.200 Hz

Akoestische prestaties

• Frequentiebereik (±3dB): 49 - 25.000 Hz
• Gevoeligheid (2,83V / 1m): 89,5 dB
• Nominale impedantie: 6 Ω
• Maximale SPL: 107 dB

Weerbestendigheid

• Beschermingsklasse: IP65
• Werktemperatuur: -20 tot +60°C

Installatie

• Bevestiging: haaks klemsysteem, 4 klemschroeven
• Kabelaansluiting: veerklemmen (enkeldraads)
• Front: schilderbaar gegalvaniseerd magnetisch front

Overige

• Afwerking: wit
• Gewicht incl. front: 2,50 kg / 5,51 lb
