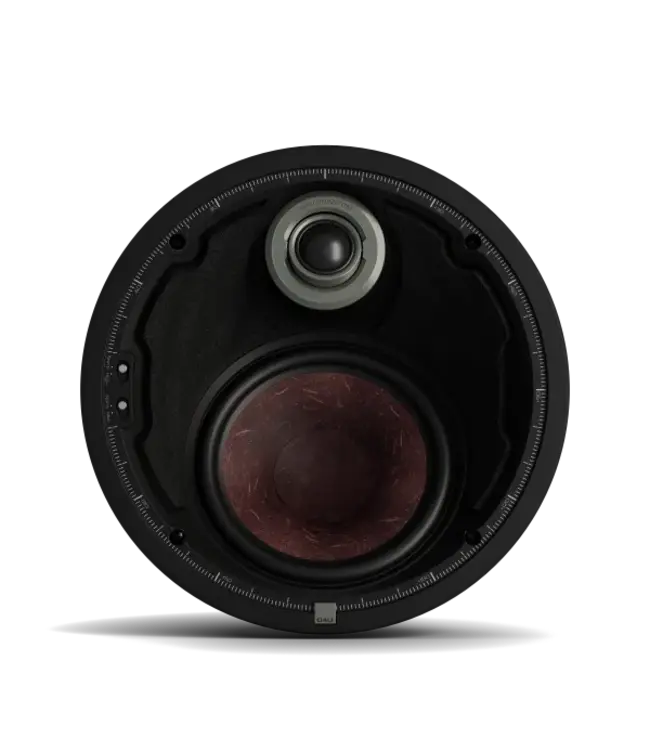

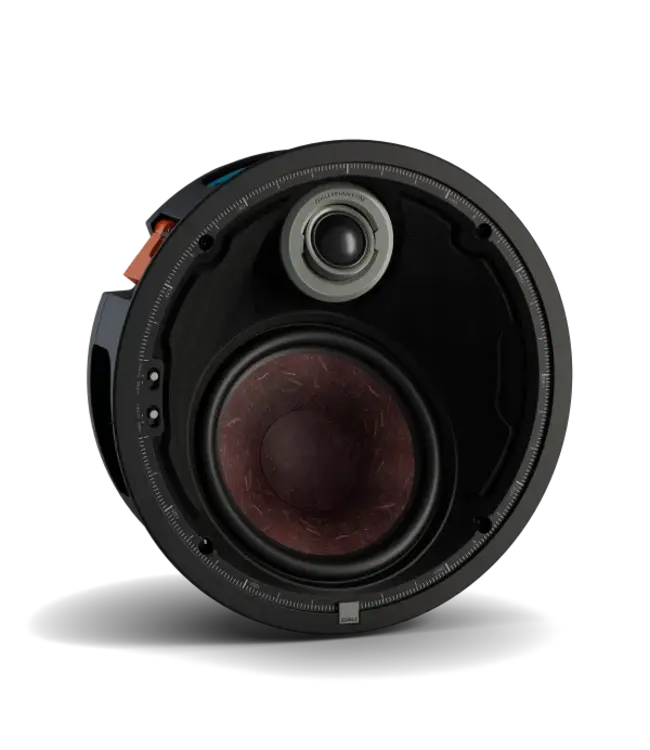

DALI PHANTOM M-80 A: gerichte plafondluidspreker voor thuisbioscoop en hifi

De DALI PHANTOM M-80 A is een plafondluidspreker met een 7-inch houtvezeldriver die op 25° is schuin geplaatst en een ontkoppelde 28mm softdometweeter met instelbare richting. De schuine driver maakt het mogelijk het geluid nauwkeurig te richten op de luisterpositie, wat bij een conventionele plafondluidspreker met verticale driver niet mogelijk is. De M-80 A is ontwikkeld als aanvulling op de PHANTOM M-serie wandluidsprekers en is geschikt voor LCR-, surround- en hoogtekanalen in thuisbioscoopopstellingen, evenals voor twee-kanaals hifi-installaties.

Kenmerken van de DALI PHANTOM M-80 A

• 7-inch bas-/middentonendriver met houtvezelconus, low-loss rubberen rand en SMC-magneet
• Driverhoek: 25° (schuin geplaatst)
• 28mm softdometweeter (ontkoppeld, nieuw ontwikkeld, extra groot)
• Instelbare tweeterrichting
• Kompasmarkeringen voor nauwkeurige richtingsinstelling
• Frequentiebereik: 48-27.000 Hz (±3dB)
• Gevoeligheid: 86,5dB (2,83V/1m) | Impedantie: 6Ω | Aanbevolen vermogen: 50-250W
• Maximale geluidsdruk: 106dB
• 2-weg, scheidingsfrequentie 2.500 Hz
• Inbouwdiepte: 134mm
• Klemsysteem met 4 klemschroeven, geen speciaal gereedschap
• Veerklemmen voor kabelaansluiting

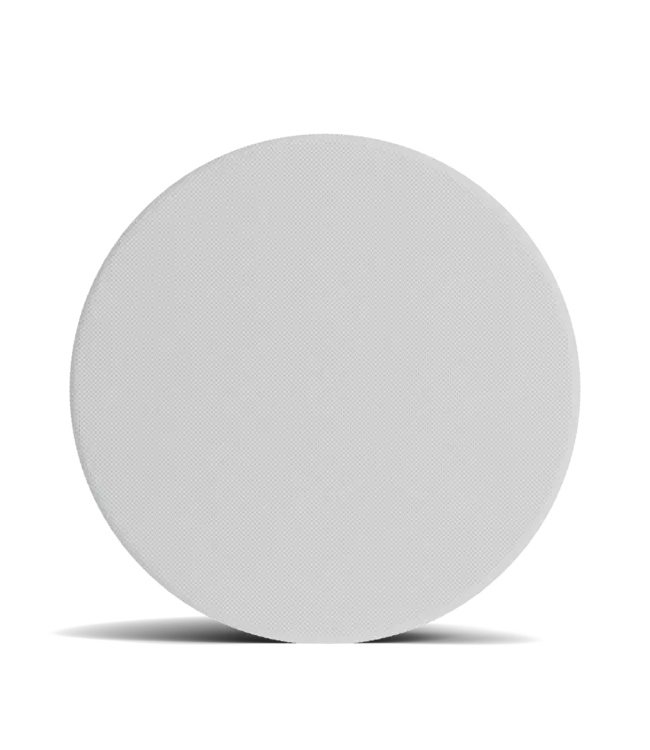

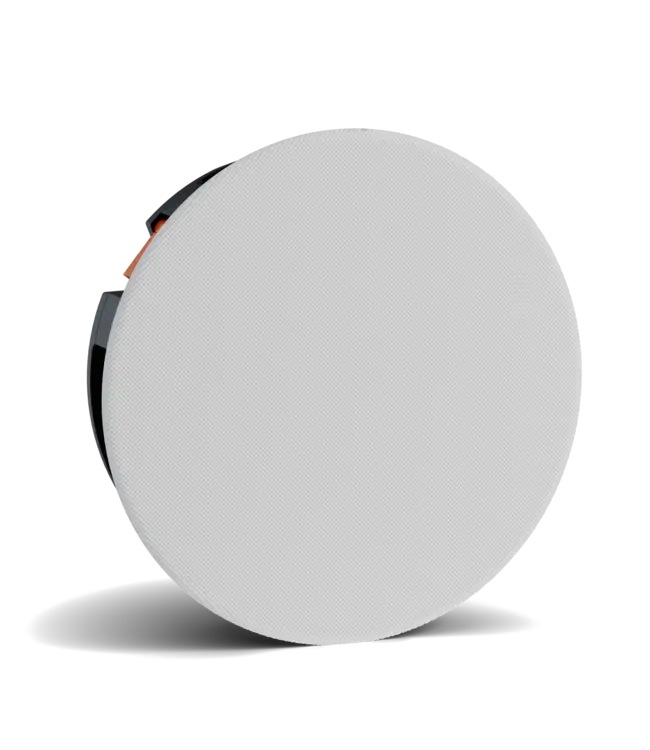

• Magnetisch front
• Afwerking: wit
• Gewicht incl. front: 2,8 kg

Schuine driver op 25° voor gerichte spreiding

Het fundamentele verschil tussen de PHANTOM M-80 A en een conventionele plafondluidspreker is de hellingshoek van de driver. Bij een standaard plafondluidspreker straalt de woofer verticaal omlaag, waardoor de geluidsenergie gelijkmatig over de ruimte wordt verdeeld maar de luisterpositie niet gericht wordt beschenen. De M-80 A heeft de 7-inch driver op 25° geplaatst. In combinatie met de instelbare tweeter kan het geluid gericht worden op de luisterpositie, waardoor de directe geluidsenergie op de plek terechtkomt waar geluisterd wordt.

Dit heeft twee voordelen. Ten eerste is de geluidskwaliteit op de luisterpositie hoger dan bij een niet-gericht systeem: meer direct geluid en minder gereflecteerd geluid van wanden en vloer. Ten tweede is de M-80 A geschikt voor toepassingen waarbij een conventionele plafondluidspreker niet volstaat, zoals hoogtekanalen in Dolby Atmos- of DTS:X-configuraties waarbij de luidspreker boven en enigszins vóór of achter de luisterpositie is gemonteerd.

Kompasmarkeringen voor nauwkeurige instelling

De PHANTOM M-80 A heeft kompasmarkeringen op de behuizing waarmee de installateur de richting van de drivers nauwkeurig kan afstellen ten opzichte van de luisterpositie. Na het monteren in het plafond wordt de luidspreker in de juiste richting gedraaid via de markeringen, waarna de vier klemschroeven worden aangedraaid om de positie vast te zetten. De tweeter is afzonderlijk instelbaar voor een fijnere afstemming van de hoge frequenties op de luisterpositie.

7-inch driver met SMC-magneet en houtvezelconus

De bas-/middentonendriver van de M-80 A heeft een houtvezelconus van papier en houtvezel. Houtvezel geeft de conus een hoge stijfheid voor het beheersen van ongewenste membranale resonanties, terwijl de niet-uniforme structuur van de vezelsamenstelling de demping ongelijkmatig over het membraanoppervlak verspreidt. Dit onderdrukt de hoorbare kleuringspieken die bij een uniform materiaal bij de eigentrillingen van het membraan optreden. Het resultaat is een rijker, voller laagfrequentiekarakter en een ongekleurd middentonenbereik.

Het magneetontwerp is gebaseerd op het gepatenteerde SMC-systeem van DALI (Soft Magnetic Composite). Het SMC-magneetsysteem onderdrukt de wervelstromen in het magneetjuk die bij een conventioneel stalen juk leiden tot intermodulatievervorming. Dit verlaagt het vervormniveau bij alle volumes en draagt bij aan de nauwkeurigheid van de weergave.

Ontkoppelde 28mm softdometweeter

De M-80 A is voorzien van een nieuw ontwikkelde 28mm softdometweeter die mechanisch is ontkoppeld van de wooferbehuizing. De ontkoppeling isoleert de tweeter van de mechanische trillingen die de woofer via de behuizing doorgeeft, waardoor de tweeter zuiver reageert op het elektrische signaal zonder de trillingsinput van de woofer te moduleren. De dommeter van 28mm is groter dan een standaard 25mm tweeter en biedt een lagere resonantiefrequentie en een breder frequentiebereik bij de onderkant van het tweetergebied, voor een vloeiendere overgang met de woofer bij 2.500 Hz. Het frequentiebereik loopt door tot 27.000 Hz.

Geschikt voor LCR, surround en hoogtekanalen

De PHANTOM M-80 A is ontwikkeld als aanvulling op de wandluidsprekers uit de PHANTOM M-serie en kan alle kanaalrollen in een meerkanaalsinstallatie vervullen. Als hoogtekanaal in een Dolby Atmos- of DTS:X-configuratie levert de schuine driver een overtuigend overhead-effect met een gerichte geluidsenergie op de luisterpositie. Als voor-, center- of surroundkanaal biedt de M-80 A een alternatief voor wandmontage wanneer de zijwanden of achterwand niet beschikbaar zijn, of wanneer een volledig plafondgebaseerde installatie de voorkeur heeft. De M-80 A is ook bruikbaar als tweekanaalsluidspreker in een hifi-stereo-installatie.

Installatie

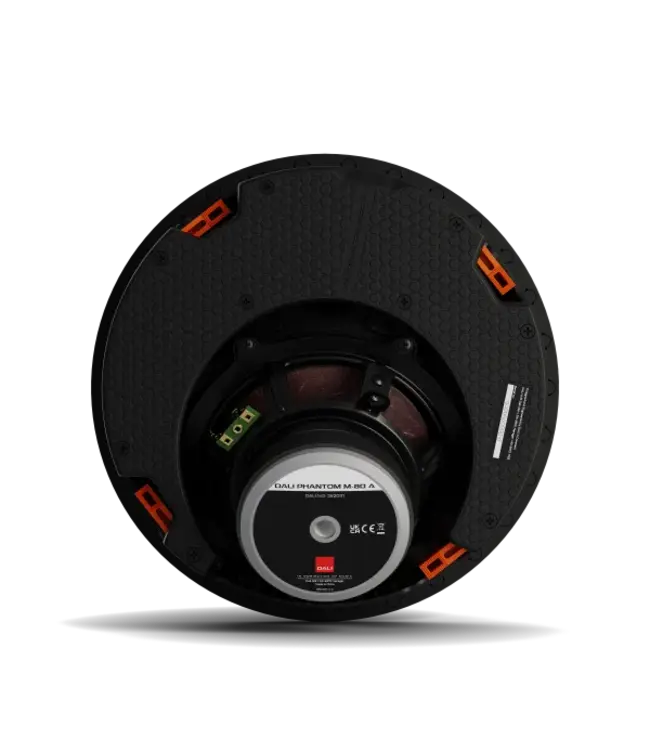

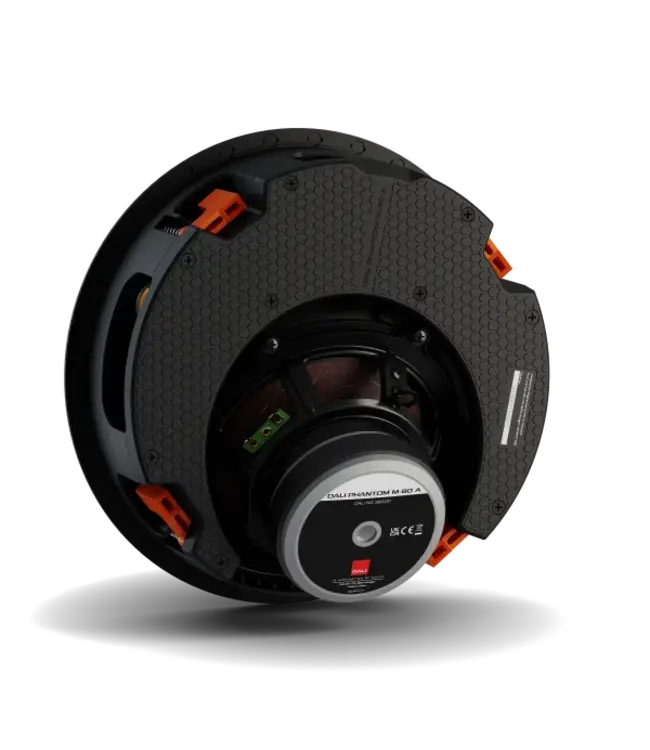

De M-80 A wordt geïnstalleerd via een klemsysteem met vier klemschroeven die vanuit de voorzijde worden bediend. Er is een inbouwdiepte van 134mm nodig. De luidsprekerkabels worden aangesloten via veerklemmen: druk in, steek de kabel in, laat los. Na het plaatsen in de plafonduitsparing en het vastdraaien van de klemschroeven wordt het magnetisch bevestigde front geplaatst. De kompasmarkeringen zijn zichtbaar na verwijdering van het front en worden gebruikt om de richting in te stellen. Er is geen speciaal gereedschap vereist.

Advies op maat bij AudioExpert

Wilt u weten of de PHANTOM M-80 A de juiste keuze is voor uw thuisbioscoopopstelling, en op welke positie in het plafond de optimale plaatsing is? Onze specialisten in 's-Hertogenbosch adviseren u graag over de configuratie en de combinatie met wandluidsprekers uit de PHANTOM M-serie.

• Meer informatie of een afspraak maken: onze winkelpagina

Veelgestelde vragen

Wat is het voordeel van een schuine driver ten opzichte van een rechte plafondluidspreker?

Een schuine driver maakt gerichte plaatsing van het geluid op de luisterpositie mogelijk. Bij een conventionele rechte plafondluidspreker verspreidt het geluid gelijkmatig rondom, zonder specifieke richting. De M-80 A op 25° richt de geluidsenergie op de luisterpositie, wat resulteert in meer directgeluid, minder gereflecteerd geluid en een hogere geluidskwaliteit op de plek waar geluisterd wordt.

Is de PHANTOM M-80 A geschikt als hoogtekanaal voor Dolby Atmos?

Ja. De schuine driver en instelbare tweeter van de M-80 A zijn specifiek bruikbaar voor hoogtekanalen in Dolby Atmos- en DTS:X-configuraties. De luidspreker kan boven en enigszins vóór of achter de luisterpositie worden gemonteerd, met de driver gericht op de luisterpositie.

Hoeveel inbouwdiepte heb ik nodig?

De PHANTOM M-80 A vereist een inbouwdiepte van 134mm in het plafond. Controleer of de beschikbare ruimte boven de plafondafwerking (bijv. boven gipsplaat) voldoende is, inclusief eventuele isolatie of andere constructie-elementen.

Kan ik de M-80 A combineren met wandluidsprekers uit de PHANTOM M-serie?

Ja. De PHANTOM M-80 A is ontwikkeld als directe aanvulling op de PHANTOM M-serie. Het klankkarakter sluit aan bij de M-375, M-675 en andere M-serie modellen, wat een samenhangend geluid in een gecombineerde wand/plafond-installatie oplevert.

Meer ontdekken

DALI PHANTOM M-375

Wandinbouwspeaker uit de PHANTOM M-serie: 7-inch woofer, twee passieve stralers, hybride tweeter, 57-25.000 Hz.

DALI PHANTOM M-675

De grotere PHANTOM M wandluidspreker: meerdere woofers, vier 7-inch passieve stralers, 3-weg crossover, 49-25.000 Hz.

Meer advies van AudioExpert

• Beste audio winkel van Nederland
• Onze winkel in 's-Hertogenbosch bezoeken

Uitgebreide specificaties

Drivers

• Woofer: 1 x 7 inch houtvezelconus (papier/houtvezel), low-loss rubberen rand, SMC-magneet
• Tweeter: 1 x 28mm softdome (ontkoppeld)
• Driverhoek: 25°
• Scheidingsfilterprincipe: 2-weg
• Scheidingsfrequentie: 2.500 Hz

Akoestische prestaties

• Frequentiebereik (±3dB): 48 - 27.000 Hz
• Gevoeligheid (2,83V / 1m): 86,5 dB
• Nominale impedantie: 6 Ω
• Aanbevolen versterking: 50 - 250 W
• Maximale SPL: 106 dB

Installatie

• Inbouwdiepte: 134 mm
• Bevestiging: klemsysteem, 4 klemschroeven
• Kabelaansluiting: veerklemmen
• Front: magnetisch bevestigd
• Richtingsinstelling: kompasmarkeringen, instelbare tweeter

Overige

• Afwerking: wit
• Gewicht incl. front: 2,8 kg / 6,16 lb
