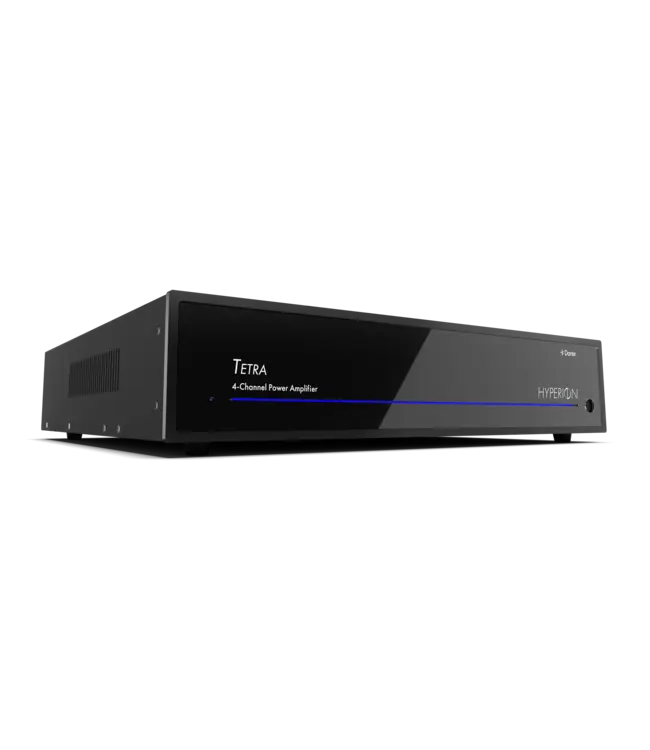

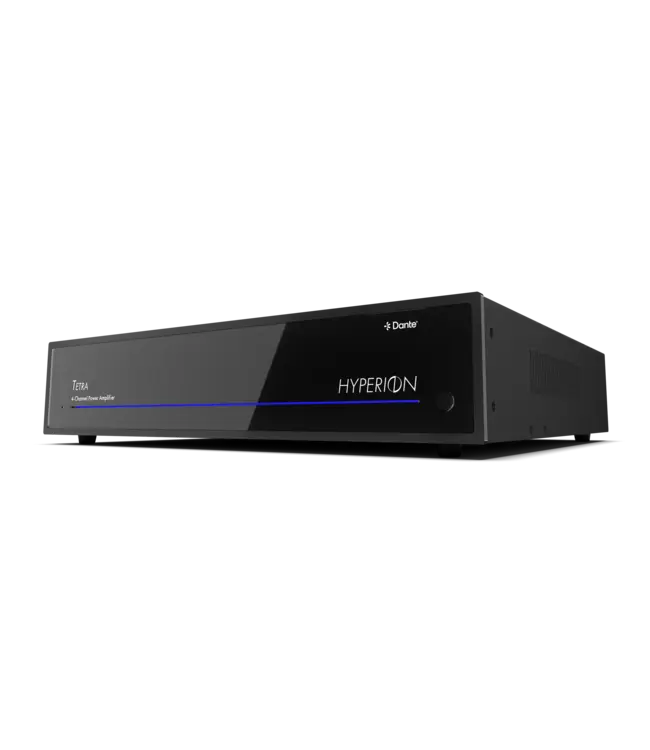

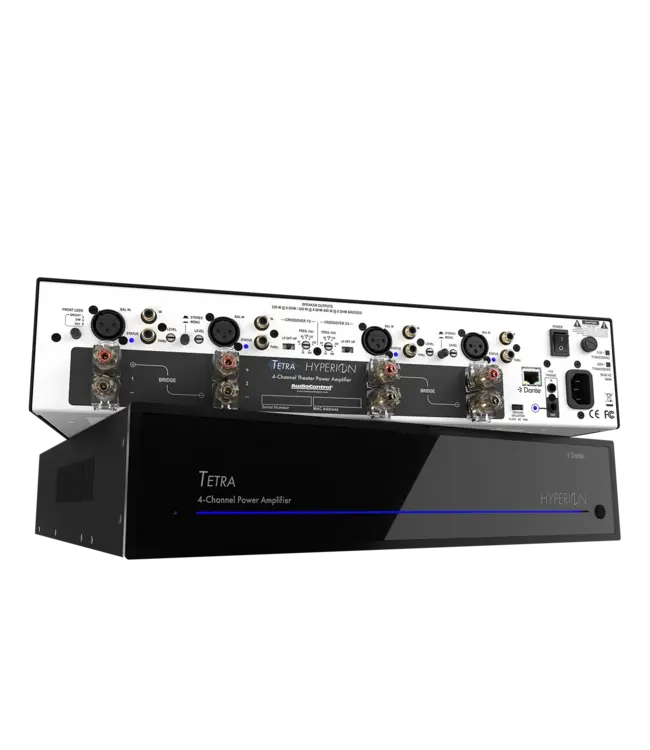

AudioControl Hyperion Tetra: 4-kanaals Class-H eindversterker voor home cinema

De AudioControl Hyperion Tetra is een 4-kanaals Class-H eindversterker die 230W per kanaal levert bij 8Ω (300W bij 4Ω) en in bridged mono-configuratie tot 600W bij 8Ω. Met vier analoge ingangsparen (RCA en XLR), een Dante-netwerkingang voor vier discrete audiokanalen en een compacte 2U-behuizing van 8,9 cm hoog is de Tetra ontworpen voor installaties waarbij de beschikbare rackhoogte een rol speelt en vier te versterken kanalen voldoende zijn. De ingebouwde Linkwitz-Riley crossover met 24dB/octaaf maakt de Tetra bovendien bij uitstek geschikt voor stereo bi-amplificatie, waarbij twee kanaalenparen elk een luidsprekerchassis aansturen op frequentie.

Kenmerken van de AudioControl Hyperion Tetra

• 4-kanaals Class-H eindversterker: 4x230W (8Ω) / 4x300W (4Ω)
• Bridged mono: 600W @ 8Ω per kanaal
• Dante-ingang: 1x RJ45 voor 4 kanalen Dante netwerkaudio
• 4x RCA ongebalanceerde ingang en 4x XLR gebalanceerde ingang
• 4 luidsprekerterminals (binding posts)
• Ingebouwde Linkwitz-Riley crossover: 24dB/octaaf
• Dempingsfactor: >450
• THD: 0,04% (230W @ 8Ω, 20Hz-20kHz)
• SNR: >102dB (A-gewogen, volledig vermogen)
• Frequentierespons: 10Hz - 20kHz (±1dB)
• Ingangsimpedantie: 100kΩ, ingangsgevoeligheid: 1,42Vrms
• Compact 2U rack-monteerbaar: 43,2 x 41,9 x 8,9 cm, 17,25 kg

Vier kanalen in 2U: compact en compleet

De Tetra is de meest compacte eindversterker in de Hyperion-lijn: het 2U-chassis is een volledige rackunit lager dan de Penta (5-kanaals, 3U) en de Hepta (7-kanaals, 3U). In een installatie waar rackhoogte beperkt is of waar een aparte versterkerbehuizing voor een enkel zone-rack gewenst is, geeft de Tetra vier volledig uitgerust kanalen van 230W in slechts 8,9 cm hoogte. Gewicht is met 17,25 kg ook lager dan de grotere Hyperion-varianten.

Voor installaties met meer dan vier te versterken kanalen biedt de Hyperion-lijn de Penta (5 kanalen, 3U) en de Hepta (7 kanalen, 3U) als grotere alternatieven met dezelfde vermogensprestaties en hetzelfde Dante/analoog-ingangsprofiel.

Linkwitz-Riley crossover: ideaal voor bi-amplificatie

De Tetra beschikt over een ingebouwde Linkwitz-Riley crossover met een helling van 24dB/octaaf. Dit maakt stereo bi-amplificatie mogelijk zonder een extern actief crossover-apparaat: de Tetra verdeelt het signaal intern in een laag en een hoog frequentiebereik en stuurt elk bereik met een eigen kanaal aan. Twee kanalen verzorgen het bassistisch deel van de linkerluidspreker en de rechterluidspreker; de twee overige kanalen nemen het hoog over. Het resultaat is dat elk deel van het luidsprekerchassis zijn eigen versterkerkanaal heeft, zonder dat de passieve crossover van de luidspreker de overdracht beïnvloedt.

Linkwitz-Riley is de voorkeursarchitectuur voor actieve crossovers bij 4e-orde filtering: de twee takken zijn in fase bij de aansluiting op de overgangsfrequentie en de som van beide filters vormt een vlakke frequentierespons. Dit is een aanzienlijk voordeel ten opzichte van eenvoudigere 1e- of 2e-orde filters.

Class-H: thermisch efficiënt, dynamisch sterk

Class-H versterking maakt gebruik van een voedingscircuit dat zijn uitgangsspanning aanpast aan het actuele signaalniveau. In rustige passages werkt de voeding op een lage spanning, wat de warmteproductie beperkt. Bij dynamische pieken schakelt de voeding onmiddellijk naar het hogere spanningsniveau om het volledige piekvermogen te leveren. Dit maakt Class-H een architectuur die bijzonder goed past bij de brede dynamiek van home theater-signalen en bi-amplificatie, waarbij het bas-kanaal aanzienlijk meer energie vraagt dan het hoog-kanaal.

Dante: vier kanalen via één netwerkkabel

De Dante-ingang van de Tetra ontvangt vier discrete audiokanalen via één RJ45-netwerkkabel. In combinatie met een Hyperion Axis-processor vormt de Tetra de versterkercomponent van een netwerk-gebaseerd audiosysteem: de processor distribueert de gedecondeerde kanalen als Dante-audiostromen, de Tetra ontvangt vier kanalen en versterkt ze naar de luidsprekers. Kanaaltoewijzing wordt ingesteld via Dante Controller-software, wat flexibiliteit geeft in de toewijzing van netwerkkanalen aan fysieke versterkeruitgangen.

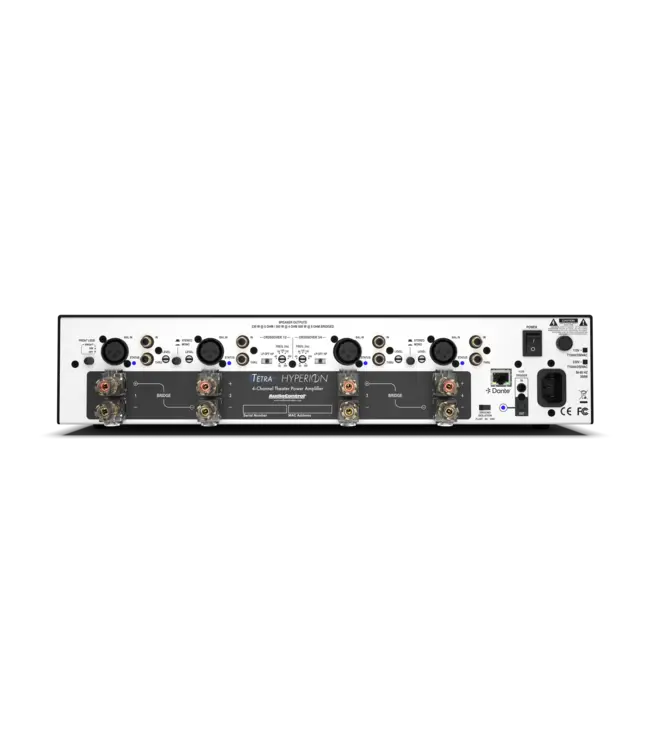

Analoge ingangen: RCA en XLR

Vier ongebalanceerde RCA-ingangen en vier gebalanceerde XLR-ingangen bieden directe verbinding met elke AV-processor of voorversterker. XLR is de voorkeur bij langere kabelafstanden vanwege de Common Mode Rejection van storingen; RCA biedt brede compatibiliteit met apparaten die alleen ongebalanceerde uitgangen hebben. De ingangsimpedantie van 100kΩ maakt de Tetra compatibel met vrijwel elke bronomgeving.

Meetprestaties

De dempingsfactor van meer dan 450 geeft de Tetra een strak greep op de luidsprekercone, wat resulteert in gecontroleerde basweergave. THD van 0,04% gemeten bij volledig vermogen over het gehele bereik van 20Hz-20kHz bij 8Ω, en een SNR van meer dan 102dB zijn prestatiemetingen op het niveau van de volledige Hyperion eindversterker-lijn: de Tetra deelt het complete audiokwaliteitsprofiel van de Penta en Hepta in een compactere configuratie.

Advies op maat bij AudioExpert

Wilt u weten of de Tetra past bij uw installatie, of heeft u vragen over bi-amplificatie of de combinatie met een Hyperion Axis-processor? In onze winkel in 's-Hertogenbosch adviseren onze specialisten u graag.

• Meer informatie of een afspraak maken: onze winkelpagina

Veelgestelde vragen

Wat is het verschil tussen de Tetra, de Penta en de Hepta?

De Tetra heeft 4 kanalen en een 2U-chassis (8,9 cm hoog, 17,25 kg). De Penta heeft 5 kanalen en een 3U-chassis (13,3 cm hoog, 19,5 kg). De Hepta heeft 7 kanalen en een 3U-chassis (13,3 cm hoog, 19,5 kg). Vermogen per kanaal, versterkerklasse en meetprestaties zijn identiek bij alle drie. Kies de Tetra voor 4-kanaalsinstallaties of stereo bi-amplificatie waar compactheid van belang is.

Kan ik de Tetra gebruiken voor stereo bi-amplificatie?

Ja. De ingebouwde Linkwitz-Riley crossover (24dB/octaaf) maakt het mogelijk om twee kanalen toe te wijzen aan het lage frequentiebereik van de linker- en rechterluidspreker, en de twee overige kanalen aan het hoge bereik. U heeft dan voor beide luidsprekers een volledig aktief bi-amp-systeem zonder extra crossover-hardware. Raadpleeg onze specialisten over de juiste crossoverfrequentie voor uw luidsprekers.

Hoe verbind ik de Tetra met een Hyperion Axis-processor?

Via de Dante-netwerkaansluiting (RJ45). De Axis-processor distribueert de gedecondeerde surround-kanalen als Dante-netwerkaudiostromen; de Tetra ontvangt vier van die kanalen via één netwerkkabel. Kanaaltoewijzing wordt ingesteld via Dante Controller-software. U kunt de Tetra ook direct aansturen via de analoge RCA- of XLR-ingangen vanuit elke AV-processor.

Wat is de minimale luidsprekerlast?

In normaal gebruik is de minimale luidsprekerlast 4Ω per kanaal. In bridged mono is de minimale luidsprekerlast 8Ω.

Hoeveel rackhoogte heeft de Tetra nodig?

De Tetra heeft 2U rackhoogte nodig (8,9 cm). De breedte met rack-oren is 48,3 cm (19 inch). Dit maakt de Tetra de meest compacte eindversterker in de Hyperion-lijn.

Meer ontdekken

AudioControl Hyperion Penta en Hepta

Voor installaties met vijf of zeven te versterken kanalen zijn de Penta (5-kanaals) en de Hepta (7-kanaals) beschikbaar met dezelfde Class-H technologie en hetzelfde Dante/analoog-ingangsprofiel.

AudioControl Hyperion Axis-processors

Combineer de Tetra met de AudioControl Hyperion Axis2 voor een stereo Dante-systeem, of met de Axis10 en Axis16 voor een volledige immersive audio-installatie. De Axis-processors extraheren en distribueren de audio; de Tetra versterkt naar de luidsprekers.

Meer advies van AudioExpert

• Beste audio winkel van Nederland
• Onze winkel in 's-Hertogenbosch bezoeken

Uitgebreide specificaties

Vermogen

• Per kanaal (8Ω): 230W
• Per kanaal (4Ω): 300W
• Bridged mono (8Ω): 600W
• luidsprekerlast: 4Ω (8Ω in bridged mono)

Ingangen

• Analoog ongebalanceerd: 4x RCA
• Analoog gebalanceerd: 4x XLR
• Ingangsimpedantie: 100kΩ
• Ingangsgevoeligheid: 1,42Vrms
• ingangsspanning: 2,7Vrms
• Dante: 1x RJ45 (4 kanalen Dante audio)

Uitgangen

• Luidsprekerterminals: 4x binding posts

Elektrische specificaties

• Frequentierespons: 10Hz - 20kHz (±1dB)
• THD: 0,04% (230W @ 8Ω, 20Hz-20kHz)
• Crossover helling: Linkwitz-Riley, 24dB/octaaf
• Dempingsfactor: >450
• SNR: >102dB (A-gewogen, volledig vermogen)

Algemeen

• Versterkerklasse: Class-H
• Rack: 2U
• Afmetingen (bxdxh): 43,2 x 41,9 x 8,9 cm
• Breedte met rack-oren: 48,3 cm
• Gewicht: 17,25 kg
