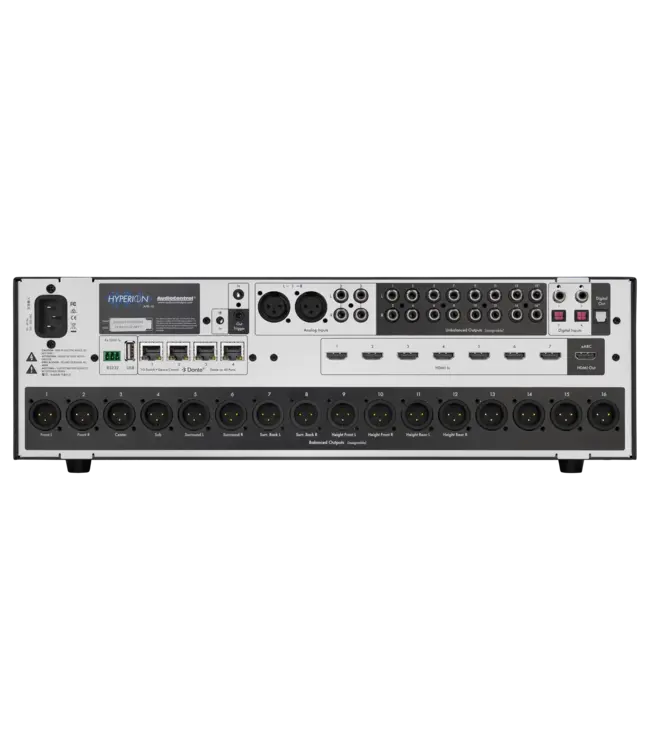

AudioControl Hyperion APR-16: 16-kanaals immersive audio processor

De AudioControl Hyperion APR-16 is een professionele 16-kanaals immersive audio voorversterker en processor voor dedicated home cinema-installaties. Hij decodeert Dolby Atmos en DTS:X, corrigeert de akoestiek van de luisterruimte via Dirac ART en levert het verwerkte audiosignaal via 16 assigneerbare XLR- en 16 assigneerbare RCA-uitgangen aan de eindversterkers. Zeven HDMI 2.1-ingangen met 48Gbps bandbreedte, ondersteuning voor 4K 120Hz en 8K 60Hz, Dolby Vision en HDR10+, en Dante/AES67 netwerkaudio maken de APR-16 geschikt voor de meest veeleisende installaties. HAA-gecertificeerd en RP22-compliant.

Kenmerken van de AudioControl Hyperion APR-16

• Tot 16 kanalen decodering en upmixing: Dolby Atmos en DTS:X
• Dirac ART: Room Correction, Bass Control en Active Room Treatment in realtime
• ESS SABRE ES9039Q2M DAC: 32-bit, 130dB dynamisch bereik, THD+N -120dB
• 7x HDMI 2.1 ingangen, HDCP 2.3, 48Gbps op alle poorten
• 4K 120Hz / 8K 60Hz, HDR10+, Dolby Vision, HLG, VRR
• ARC/eARC op de HDMI-uitgang
• 16x assigneerbare XLR-uitgangen (10Vrms) en 16x assigneerbare RCA-uitgangen (4Vrms)
• 2x analoog stereo RCA-ingang, 1x analoog stereo XLR-ingang
• 2x optisch en 2x digitaal coaxiaal ingang, 1x optisch uitgang
• Dante/AES67 netwerkaudio
• ARM-based DSP-architectuur
• HAA-gecertificeerd, RP22-compliant, ISF-gecertificeerde videoverwerking
• 7-inch LCD touchscreen, IR-afstandsbediening, TCP/IP, RS-232
• Cloud-based firmware-updates via webinterface
• Rack-monteerbaar (3U), 45,1 x 43,8 x 13,3 cm, 8,48 kg

HAA-certificering en RP22-compliance

De Hyperion APR-16 is gecertificeerd door de Home Acoustics Alliance (HAA), een onafhankelijke organisatie die audioproducten toetst op wetenscahpelijk onderbouwde akoestische parameters. HAA-certificering is een objectieve bevestiging dat de APR-16 voldoet aan de hoogste normen voor nauwkeurige en getrouwe geluidsweergave in home cinema-omgevingen.

Daarnaast is de APR-16 ontworpen met de RP22-richtlijnen in gedachten. RP22 (CEDIA/CTA Immersive Audio Design Recommended Practice) is een door CEDIA en CTA vastgesteld kader van aanbevolen praktijken voor het ontwerpen, installeren en kalibreren van immersive audio-systemen voor thuisgebruik. Installateurs die werken volgens RP22 beschikken met de APR-16 over een processor die aan de prestatiecriteria van dat kader voldoet.

Dirac ART: roomcorrectie op drie niveaus

De APR-16 integreert Dirac Licensed Technologies op drie niveaus. De eerste is Dirac Room Correction: een meting en correctie van de frequentierespons van de luidsprekers in de luisterruimte, waarbij ongewenste pieken en dalen worden gladgestreken voor een neutrale, nauwkeurige weergave ongeacht de akoestische eigenschappen van de ruimte.

De tweede is Dirac Bass Control: een geavanceerde aanpak van de basproblematiek in de luisterruimte. Lage frequenties zijn bijzonder gevoelig voor staande golven en modeproblemen in gesloten ruimtes. Dirac Bass Control optimaliseert de basweergave specifiek voor de luisterpositie en de eigenschappen van de ruimte.

De derde is Dirac Active Room Treatment: een realtime algoritme dat de signaalverwerking van de processor combineert met informatie over de akoestische eigenschappen van de ruimte voor een dynamische, doorlopende optimalisatie van de luidsprekerprestaties. Alle drie werken naadloos samen binnen de ARM-based DSP-architectuur van de APR-16.

ESS SABRE ES9039Q2M DAC

AudioControl selecteerde de ESS SABRE ES9039Q2M voor zijn meetresultaten: 32-bit verwerking, een dynamisch bereik van 130dB en een THD+N van -120dB. Deze waarden behoren tot de laagste in de industrie en garanderen dat de digitaal-analoogconversie in de APR-16 geen meetbare bijdrage levert aan vervorming of ruisbodem. De maximale uitgangsspanning van 10Vrms (XLR, +22dBu bij 0dBFS) en 4Vrms (RCA, +14,2dBu bij 0dBFS) geeft eindversterkers met variërende ingangsgevoeligheden voldoende aanstuurspanning.

HDMI 2.1 en ISF-gecertificeerde videoverwerking

Alle zeven HDMI-ingangen en de HDMI-uitgang ondersteunen HDMI 2.1 met HDCP 2.3 en 48Gbps bandbreedte. Dit garandeert volledige doorvoer van 4K 120Hz, 8K 60Hz, HDR10+, Dolby Vision, HLG en VRR zonder signaaldegradatie. De HDMI-secties zijn onafhankelijk ontwikkeld en individueel geoptimaliseerd met volledig onafhankelijke signaalpaden.

De videoverwerking van de APR-16 is ISF-gecertificeerd (Imaging Science Foundation). ISF-certificering houdt in dat het videosignaal ongewijzigd wordt doorgegeven vanuit de bron: er worden geen kleurcorrecties, scherpteverbeteringen of andere videobewerkingen toegepast die de beeldkwaliteit kunnen aantasten. Het beeld arriveert bij het scherm precies zoals de makers het bedoelden.

16 assigneerbare uitgangen en Dante/AES67

De APR-16 levert het verwerkte audiosignaal via 16 assigneerbare gebalanceerde XLR-uitgangen en 16 assigneerbare ongebalanceerde RCA-uitgangen. De assigneerbaarheid van de uitgangen maakt flexibele kanalentoewijzing mogelijk: kanalen kunnen worden toegewezen aan de gewenste eindversterkergroepen, ongeacht de fysieke positie in de installatie.

Naast de analoge uitgangen ondersteunt de APR-16 Dante/AES67 netwerkaudio. Dante is een veelgebruikt protocol voor de distributie van professionele audio via een IP-netwerk, gestandaardiseerd via AES67 voor interoperabiliteit met andere systemen. Dit maakt de APR-16 geschikt voor integratie in grotere installaties waarbij audiosignalen over een netwerk worden gedistribueerd.

Bediening en integratie

De APR-16 is uitgerust met een 7-inch LCD touchscreen op het frontpaneel voor directe bediening. Aanvullende bedieningsmogelijkheden zijn: IR-afstandsbediening (meegeleverd), TCP/IP-netwerkaansluiting via vier RJ45-poorten, RS-232 voor seriële besturing, en een IR-jack ingang voor externe IR-ontvanger. Triggers (5-12V) in en uit maken integratie met andere apparatuur mogelijk. Firmware-updates worden via de webinterface uitgevoerd op basis van cloud-updates; USB-A biedt een lokale updatemogelijkheid voor onderhoud.

Advies op maat bij AudioExpert

De AudioControl Hyperion APR-16 is een complex product dat maatwerk vereist in de systeemopbouw. Wilt u advies over de integratie in uw home cinema-installatie, de combinatie met eindversterkers en luidsprekers, of de kalibratie via Dirac ART? In onze winkel in 's-Hertogenbosch adviseren onze specialisten u graag.

• Meer informatie of een afspraak maken: onze winkelpagina

Veelgestelde vragen

Wat is het verschil tussen de APR-16 en een AV-receiver?

Een AV-receiver combineert een processor (met decodering, volumeregeliing en bronkeuze) en ingebouwde eindversterkers voor meerdere kanalen. De AudioControl Hyperion APR-16 is uitsluitend een processor en voorversterker: hij decodeert, verwerkt en regelt het volume, maar heeft geen ingebouwde eindversterkers. De eindversterkers worden extern aangesloten via de 16 XLR- of RCA-uitgangen. Dit maakt de APR-16 geschikt voor installaties waarbij maximale flexibiliteit en kwaliteit in de eindversterking gewenst is, zonder de compromissen die een alles-in-één-apparaat met zich meebrengt.

Wat is Dirac ART en wat doet het voor de klank?

Dirac ART is een pakket van drie Dirac-technologieën die samen de invloed van de luisterruimte op de klankkwaliteit minimaliseren. Room Correction corrigeert de frequentierespons van de luidsprekers in de ruimte. Bass Control pakt de basproblematiek aan die typisch is voor gesloten ruimtes: staande golven en modeproblemen die de basweergave onregelmatig maken. Active Room Treatment werkt in realtime en past de signaalverwerking dynamisch aan op basis van de akoestische eigenschappen van de ruimte. Het resultaat is een nauwkeuriger, neutraler en ruimtelijk accurater klankbeeld ongeacht de bouwakoestiek van de luisterruimte.

Wat is HAA-certificering en waarom is het relevant?

De Home Acoustics Alliance (HAA) is een onafhankelijke organisatie die audioproducten toetst op wetenschappelijk onderbouwde akoestische parameters. HAA-certificering betekent dat een product is gevalideerd op zijn vermogen om precisie-gekalibreerde, nauwkeurige immersive audio-weergave te leveren vanuit alle bronnen. Voor installateurs en hun klanten biedt HAA-certificering een objectieve garantie voor de prestaties van de APR-16.

Hoeveel kanalen ondersteunt de APR-16 maximaal?

De APR-16 ondersteunt tot 16 kanalen voor decodering en upmixing van Dolby Atmos en DTS:X. De 16 assigneerbare XLR-uitgangen en 16 assigneerbare RCA-uitgangen maken aansturing van een volledig 16-kanaals eindversterkerpark mogelijk. De exacte kanalenopstelling (bijvoorbeeld 7.4.5 of een andere Atmos/DTS:X-configuratie) wordt tijdens de installatie en kalibratie ingesteld.

Kan de APR-16 worden aangestuurd via een domoticasysteem?

Ja. De APR-16 ondersteunt TCP/IP-aansturing via vier RJ45-poorten, RS-232 seriële controle en IR-input. Deze interfaces maken integratie met domoticasystemen (zoals Control4, Crestron, Savant of andere IP-gebaseerde controlesystemen) mogelijk. Dante/AES67 maakt aanvullende integratie in netwerkaudio-infrastructuren mogelijk.

Meer ontdekken

Meer advies van AudioExpert

• Beste audio winkel van Nederland
• Onze winkel in 's-Hertogenbosch bezoeken

Uitgebreide specificaties

Ingangen

• HDMI: 7x HDMI 2.1 (HDCP 2.3, 48Gbps)
• Analoog ongebalanceerd: 2x stereo RCA (max 2,1Vrms, impedantie >10kΩ)
• Analoog gebalanceerd: 1x stereo XLR (max 4,2Vrms, impedantie >2,4kΩ)
• Optisch: 2x
• Digitaal coaxiaal: 2x
• Netwerkaudio: Dante/AES67

Uitgangen

• Analoog ongebalanceerd: 16x RCA (assigneerbaar, max 4Vrms / +14,2dBu @ 0dBFS)
• Analoog gebalanceerd: 16x XLR (assigneerbaar, max 10Vrms / +22dBu @ 0dBFS)
• HDMI: 1x (eARC)
• Optisch: 1x
• Netwerkaudio: Dante/AES67

Audioverwerking

• Kanalen: tot 16 (decodering/upmixing)
• Decodeerformaten: Dolby Atmos, DTS:X
• Roomcorrectie: Dirac ART (Room Correction, Bass Control, Active Room Treatment)
• DAC: ESS SABRE ES9039Q2M (32-bit)
• DSP: ARM-based architectuur
• Samplingrate: 24-bit/192kHz

Audio elektrische specificaties

• Frequentierespons: 20Hz - 20kHz (+/- 0,05dB)
• THD+N: <0,0002%
• Signaal-ruisverhouding (A-gewogen): <-122dBr (ref 4,2Vrms) / <-129dBr (ref 10Vrms)
• Dynamisch bereik DAC: 130dB

Videoverwerking

• HDMI: 2.1, HDCP 2.3, 48Gbps (alle poorten)
• Max resolutie: 4K 120Hz / 8K 60Hz
• HDR: HDR10+, Dolby Vision, HLG, VRR
• ARC/eARC: beschikbaar op HDMI-uitgang
• ISF-gecertificeerd

Bediening

• Frontpaneel: 7-inch LCD touchscreen
• Afstandsbediening: IR (meegeleverd)
• Netwerk: 4x RJ45 TCP/IP Ethernet
• Serieel: RS-232
• IR-ingang: ja
• Trigger: 5-12V in/uit
• Firmware: cloud-based via webinterface / USB-A

Certificeringen

• HAA (Home Acoustics Alliance)
• RP22 (CEDIA/CTA Immersive Audio Design Recommended Practice)
• ISF (Imaging Science Foundation, video)

Algemeen

• Rack: 3U
• Afmetingen (zonder rack-oren, lxbxh): 45,1 x 43,8 x 13,3 cm
• Afmetingen (met voeten): 45,1 x 43,8 x 15,2 cm
• Gewicht: 8,48 kg
• Voeding: 100-240V universeel, 50/60Hz
• Stroomverbruik (max belasting): <50W
