McIntosh Hoofdtelefoonversterker MHA200

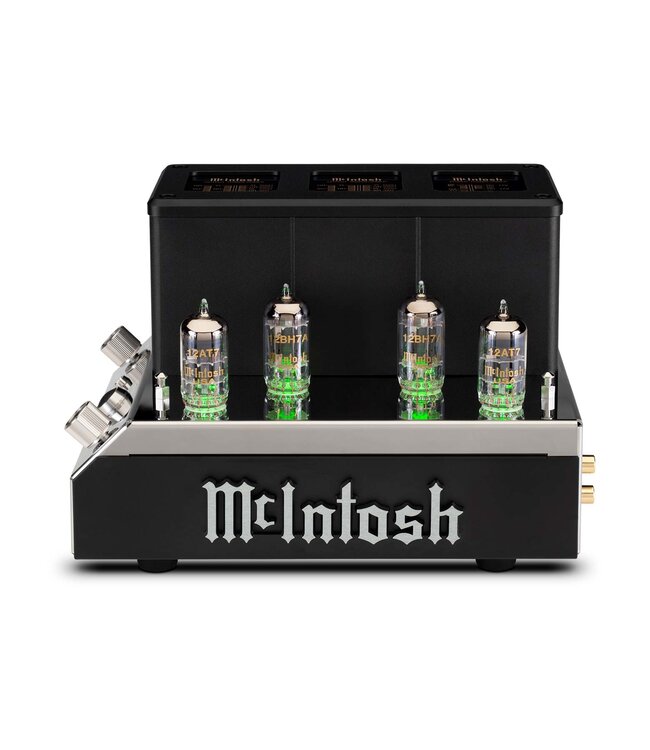

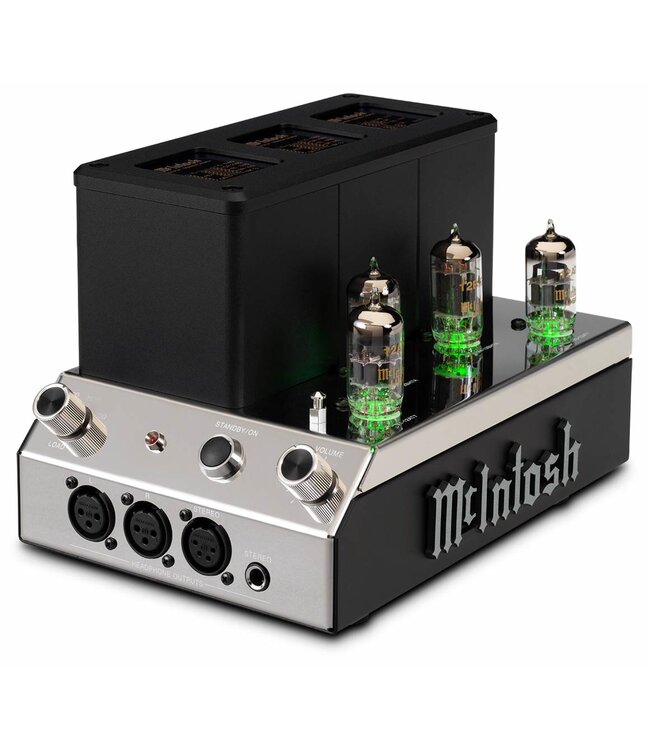

Een paar 12AT7 en 12BH7A dubbele triode vacuümbuizen drijven de compacte MHA200 aan. De 12AT7-vacuümbuizen versterken het binnenkomende audiosignaal, terwijl de 12BH7A-buizen het vermogen leveren om de output naar uw hoofdtelefoon te sturen met een lage vervorming. De MHA200 gebruikt een paar van de Unity Coupled Circuit-uitgangstransformatoren om ongerepte audio naar uw oren te leveren. Het Unity Coupled Circuit is dezelfde technologie als die McIntosh in 1949 gebruikte toen ze zijn is opgericht en wordt nog steeds gebruikt in de befaamde full-size vacuümbuizenversterkers voor thuisgebruik, zoals de tijdloze MC275 en de recentere MC1502. Inderdaad, de MHA200 deelt veel fysieke ontwerpkenmerken met de eerder genoemde vacuümbuisversterkers.

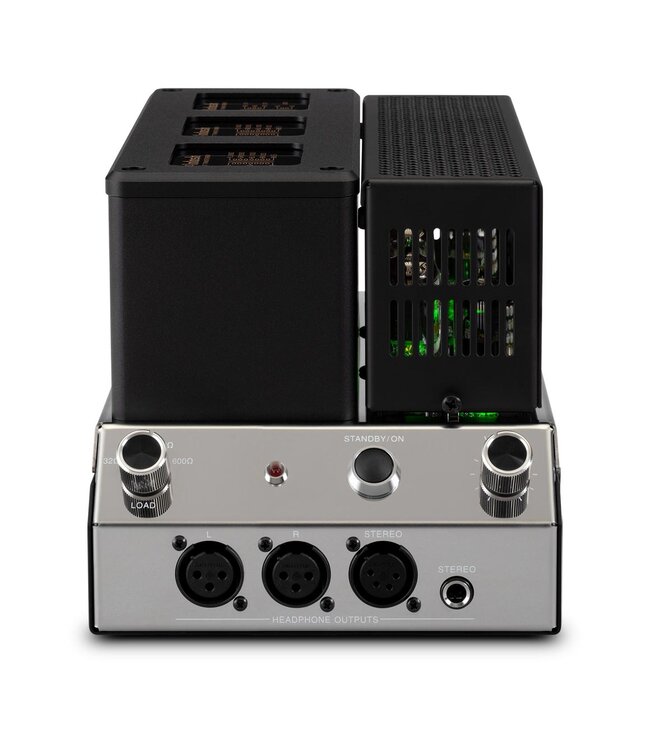

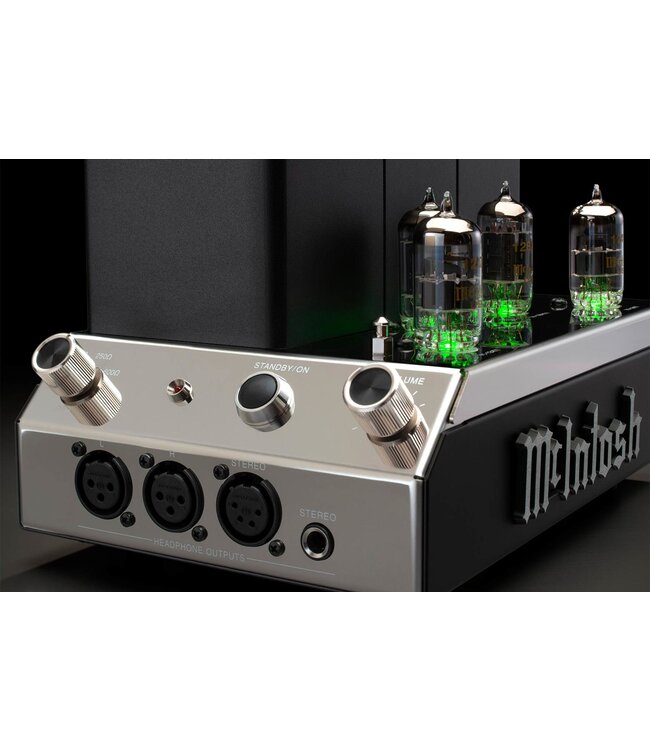

De MHA200 biedt een breed assortiment aan aansluitmogelijkheden. Voor het aansluiten van uw hoofdtelefoon zijn er 3 opties: een paar 3-pins gebalanceerde XLR-connectoren voor speciale links en rechts gebalanceerde output; een 4-pins gebalanceerde XLR-connector voor gebalanceerde stereo-uitgang; en een 1/4″ stereo hoofdtelefoonaansluiting.

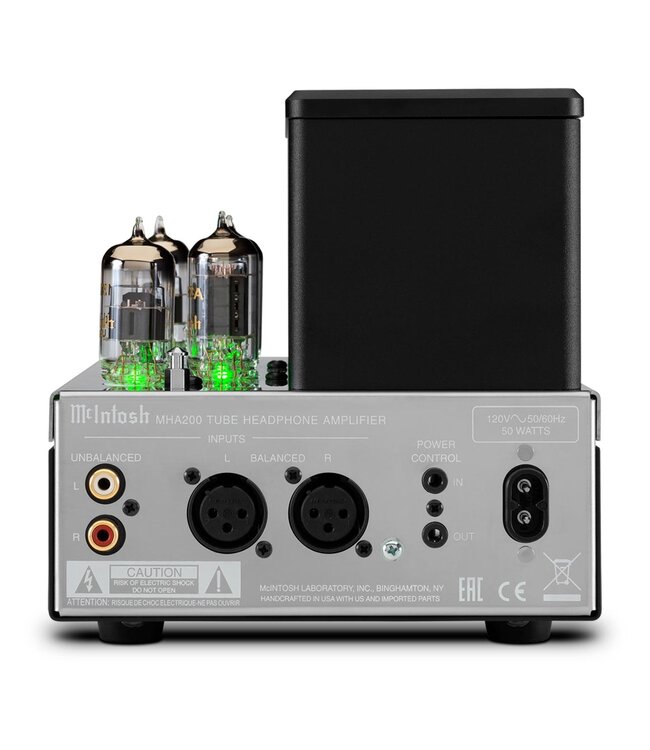

Om de MHA200 aan te sluiten op de broncomponenten van uw thuismuzieksysteem, heeft hij 1 set van zowel gebalanceerde als ongebalanceerde ingangen. Dankzij het kleine formaat van de MHA200 van slechts 15,6 cm breed x 23,2 cm diep en zijn gebalanceerde ingangen, kan hij voor eenvoudig gebruik dicht bij uw luisterpositie worden geplaatst, met lange gebalanceerde audiokabels die hem verbinden met uw audiosysteem zonder bang te hoeven zijn voor signaalverlies.

De MHA200 maakt gebruik van unieke McIntosh-technologieën om de best mogelijke persoonlijke luisterervaring te creëren. De Unity Coupled Circuit-transformatoren zijn aangepast om 4 hoofdtelefoonimpedantiebereiken van 32 – 100, 100 – 250, 250 – 600 en 600 – 1.000 Ohm bij 500 mW te produceren, zodat vrijwel elke hoofdtelefoon de legendarische McIntosh-geluidskwaliteit en -prestaties kan ontvangen.

Ze hebben de uitgangstransformatoren op maat ontworpen en gefabriceerd om het gedeelte van de buizenversterker af te stemmen op het uitgangsgedeelte van de koptelefoon om een ​​maximale vermogensoverdracht voor verschillende koptelefoonbelastingen te garanderen. In plaats van zich aan te passen aan de impedantie van de hoofdtelefoon met spanningsversterking in de ingangstrap, zorgen de secundaire wikkelingen van de Unity Coupled Circuit-uitgangstransformatoren ervoor dat het volledige vermogen van de MHA200 beschikbaar is, ongeacht de impedantie van uw hoofdtelefoon. Een op maat gemaakte, hoogwaardige en zeer efficiënte ringkerntransformator met een laag mechanisch gebrom en een laag magnetisch veld, dat helpt elektrische ruis te verminderen, levert schone stroom aan de versterker.

U kunt het beste impedantiebereik voor uw hoofdtelefoon selecteren via de LOAD-knop. Met de VOLUME-knop kan de MHA200 rechtstreeks worden aangesloten op muziekbronnen die alleen een vast volume-uitgang hebben zonder dat een voorversterker nodig is voor volumeregeling. Omgekeerd, als u een component met variabele volume-uitvoer gebruikt, moet de VOLUME-knop worden ingesteld op het centrale Unity Gain-punt en het volume dat wordt geregeld door de variabele uitvoercomponent.

HOOFDTELEFOON UITVOER SPECIFICATIES

• Uitgangsvermogen hoofdtelefoon: 500mW
• Uitgangsimpedantie hoofdtelefoon: 32-100 Ohm; 100-250 Ohm; 250-600 Ohm; 600-1.000 Ohm

ELEKTRONISCHE SPECIFICATIES

• Nominale vermogensband: 20 Hz tot 20 kHz
• Totale harmonische vervorming: 0,5% maximale harmonische vervorming op elk vermogensniveau van 250 milliwatt tot nominaal vermogen, 20 Hz tot 20.000 Hz; <0,20% bij 1W, 20Hz tot 20.000Hz
• Intermodulatie vervorming: 0,04% typisch; Maximaal 0,4%
• Dynamische hoofdruimte: 1,5dB
• Frequentierespons: +0, -0,5dB van 20Hz tot 20.000Hz
• Gevoeligheid (ongebalanceerd): 1,0 Vrms
• Gevoeligheid (gebalanceerd): 2.0 Vrms
• Maximaal ingangssignaal (ongebalanceerd): 8V
• Maximaal ingangssignaal (gebalanceerd): 16V
• Signaal - ruis verhouding: 94dB
• Ingangsimpedantie (gebalanceerd/ongebalanceerd): 20K/10K
• Dempingsfactor: >150
• Spanningsversterking: 12dB bij 32 Ohm; 17dB bij 100 Ohm; 21dB bij 250 Ohm; 25dB bij 600 Ohm

CONNECTIVITEIT

• Hoofdtelefoonuitgang: Eén paar 3-pins gebalanceerde XLR-connectoren voor speciale links en rechts gebalanceerde output; Eén 4-pins gebalanceerde XLR-connector voor gebalanceerde stereo-uitvoer;; Een 1/4" stereo hoofdtelefoonaansluiting
• Evenwichtige invoer: 1
• Ongebalanceerde invoer: 1

CONTROLE

• Ingang voor vermogensregeling: 1
• Uitgang vermogensregeling: 1

ALGEMENE SPECIFICATIES

• Vacuümbuis of in vaste toestand: Vacuümbuis
• Benodigd vermogen: 120V 50/60Hz, 1,5A
• Stand-by stroomvereiste: <0,5 watt
• Uitgangstype: Unity gekoppelde uitgangstransformator

GEWICHTEN & AFMETINGEN

• Afmetingen unit (B x H x D): 15,6 cm x 14,6 cm x 23,2 cm
• Gewichtseenheid: 4,8 kg
