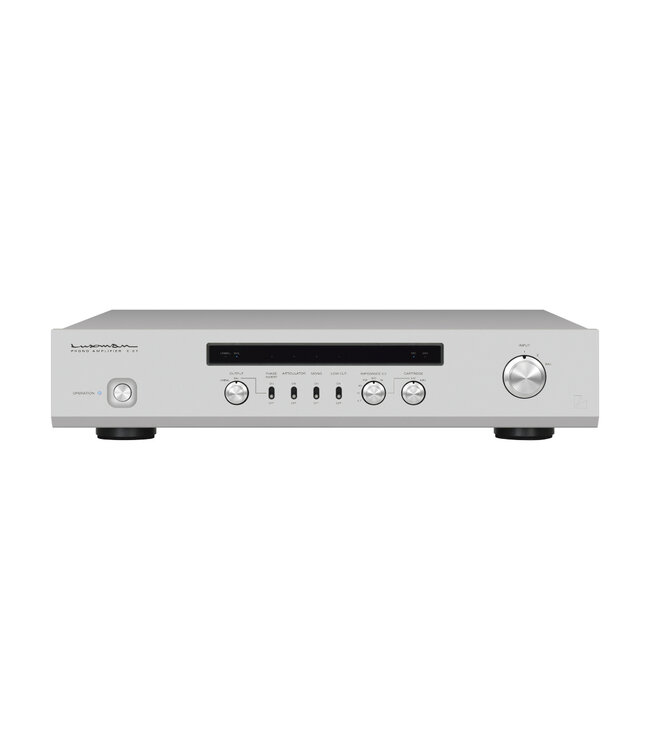

E-07: de phono-voorversterker die vinylweergave naar een nieuw niveau tilt

De beste platenspeler ter wereld kan zijn volledige potentieel niet benutten zonder een phono-voorversterker die op hetzelfde niveau opereert. Het signaal van een naald is zo klein, zo kwetsbaar, dat elke fout in de versterkketen direct hoorbaar is als ruis, vervorming of verlies van ruimtelijkheid.

De Luxman E-07 is ontwikkeld om precies dat te voorkomen.

Als onderdeel van het honderdjarig jubileum van Luxman vertegenwoordigt de E-07 de volledige beheersing van analoge versterkertechnologie: een all-solid-state NF-type phono-equalizer met vier parallelle FET-ingangstransistoren, een zelfgebouwde MC step-up transformator met super permalloy kern, balanced XLR-ingang voor MC-naalden en drie volledig onafhankelijke voedingstransformatoren. Het resultaat is een geluidsweergave die getrouw, dynamisch en volledig vrij van ruis is.

Waarom kiezen voor de Luxman E-07?

• All-solid-state NF-type RIAA-equalizer voor maximale lineariteit en lage vervorming
• Vier parallelle FET-ingangstransistoren voor een uitzonderlijk lage ruisverdieping
• Zelfgebouwde MC step-up transformator met super permalloy kern (4 stuks, L/R x L/H gain onafhankelijk)
• Balanced XLR MC-ingang voor differentieel signaalpad zonder energieverlies
• Zes MC-impedantieposities (4,7 tot 1000 ohm) instelbaar aan de voorzijde
• MM-impedantie (34 tot 100 kohm) en capaciteitsinstelling (0 tot 320pF) aan de achterzijde
• Drie onafhankelijke OI-type voedingstransformatoren (links, rechts en periferie)
• Vijf grote blokschakelcondensatoren van 10.000 uF elk
• Petal-shaped grounding structure (PGS) voor uniform lage aardimpedantie
• Dubbele koperen bodemplaten (totaal 3,6mm) voor maximale chassis-rigiditeit
• Vier vergulde massief messing aardaansluitingen
• Articulator, low-cut schakelaar, mono-modus en faseomkering aan de voorzijde

Honderd jaar Luxman: een jubileum dat klinkt

Luxman werd in 1925 opgericht in Japan en heeft in honderd jaar onafgebroken bewezen dat precisie en muzikaliteit geen tegenstelling hoeven te zijn. Iedere generatie versterkers bracht nieuwe inzichten: in materiaalkeuze, in circuitarchitectuur, in de manier waarop minieme signaalverschillen hoorbaar worden gemaakt.

De E-07 is geen jubileumproduct in de zin van een beperkte oplage of speciale afwerking. Het is een statement: dit is waar honderd jaar analoge kennis toe leidt. Elk onderdeel is geselecteerd op basis van uitgebreide luistertests, elk circuit is ontworpen om de muziek zo ongehinderd mogelijk door te laten.

Vier parallelle FET-transistoren: de basis van een laag ruisniveau

De primaire versterkertrap van de E-07 maakt gebruik van vier FET-transistoren (Field Effect Transistors) die parallel zijn geschakeld. Dit is geen standaardaanpak. Door vier identieke transistoren parallel te plaatsen, deelt het ruissignaal van elk afzonderlijk element zich statistisch, terwijl het nuttige signaal optelt. Het resultaat is een S/N-verhouding van 88dB voor MM en 78 tot 81dB voor MC, gemeten volgens IHF-A weging.

In combinatie met de NF-type (negatieve terugkoppeling) schakelopzet zorgt dit voor een RIAA-respons van plus/min 0,1dB voor MM over het volledige audiofrequentiebereik van 20Hz tot 20kHz. Een precisie die zelfs bij de meest veeleisende signalen bewaard blijft.

MC step-up transformator met super permalloy kern

Voor MC-naalden, die een nog kleiner signaal afgeven dan MM-naalden (0,12mV bij MC-L), integreert de E-07 een zelfgebouwde step-up transformator. De kern bestaat uit super permalloy, een materiaal met extreem hoge permeabiliteit dat zelfs de subtielste wisselingen in het magnetisch veld nauwkeurig volgt zonder te verzadigen.

De transformator is opgebouwd uit vier onafhankelijke eenheden: twee voor het linker- en rechterkanaal, en twee voor de keuze tussen lage (Low) en hoge (High) impedantiegroep. Door de optimale transformator te selecteren op basis van de impedantiegroep van de naald, wordt het gain-niveau en de ruiskarakteristiek precies afgestemd op de gebruikte platenspelercombinatie.

Balanced XLR-ingang voor MC-naalden

Een van de meest kenmerkende eigenschappen van de E-07 is de balanced XLR-ingang voor MC-naalden. Een MC-naald genereert van nature een differentieel signaal: de twee signaaldraadjes dragen tegenfasige versies van hetzelfde audiosignaal. Door dit signaal balanced te verwerken via een XLR-verbinding, worden externe stoorsignalen die op beide draden gelijk zijn ingekoppeld (common-mode rejection) volledig geannuleerd voordat het signaal de versterkertrap bereikt.

Dit verbetert de kanaalscheiding, de localisatie van geluidsbronnen in het stereobeeld en het algehele ruis- en interferentieniveau aanzienlijk ten opzichte van een ongebalanceerde verbinding.

Nauwkeurige belastingsinstelling per naaldtype

De ideale belastingsimpedantie en belastingscapaciteit varieer per naaldtype en zelfs per specifiek cartridgemodel. De E-07 biedt de meest uitgebreide aanpassingsmogelijkheden in zijn klasse.

Voor MC-naalden is aan de voorzijde een zespositionele roterende schakelaar beschikbaar met de waarden 4,7 / 10 / 40 / 100 / 300 en 1000 ohm. Voor MM-naalden zijn aan de achterzijde keuzes voor belastingsimpedantie (34 / 47 / 56 / 100 kohm) en belastingscapaciteit (0 / 100 / 220 / 320 pF) beschikbaar via dip-schakelaars. Zo klinkt iedere naald precies zoals hij ontworpen is te klinken.

Drie onafhankelijke voedingstransformatoren

De voeding van een phono-voorversterker is minstens zo belangrijk als de signaalversterking zelf. De E-07 maakt gebruik van drie volledig onafhankelijke OI-type voedingstransformatoren: een voor het linkerkanaal, een voor het rechterkanaal en een derde voor de indicator- en relaisdrijfcircuits.

Dankzij deze strikte scheiding kunnen belastingswisselingen in het ene circuit geen invloed uitoefenen op de voeding van het andere. Vijf grote blokschakelcondensatoren van elk 10.000 uF (voedingsniveau vergelijkbaar met vermogensversterkers) garanderen een uiterst stabiele stroomtoevoer, zelfs bij dynamisch veeleisende muziekpassages.

Petal-shaped grounding structure (PGS)

Ruis in een phono-voorversterker ontstaat dikwijls niet in de transistoren of transformatoren zelf, maar in het aardnet van het chassis. Zelfs kleine impedantieverschillen tussen aardpunten kunnen leiden tot lussstromen die zichbaar zijn als brom of achtergrondruis.

De E-07 lost dit op met de Petal-shaped Grounding Structure (PGS): een bloemvormige aardstructuur waarbij alle aardpunten van de afzonderlijke circuits via ultra-dikke staalplaten in een stervormig patroon samenkomen op precies een centraal punt, op identieke afstand en lage impedantie. Aanvullend zijn de PCB-sporen ontworpen met afgeronde bochten voor een soepele stroomstroom, waardoor het muzikale signaal ook op microniveau zijn weg kan vinden zonder onderbrekingen.

Massief chassis met dubbele koperen bodemplaat

De mechanische constructie van de E-07 is even doordacht als de elektronica. De bodem van het chassis bestaat uit twee gestapelde koperen platen met een totale dikte van 3,6mm. Koper heeft een hoge dichtheid en uitstekende trillingsabsorberende eigenschappen, waardoor externe trillingen (van de platenspeler, de ondergrond of de luidsprekers) effectief worden gedempt voordat ze de gevoelige signaalcircuits bereiken.

De dichtheidsgradiënt gietijzeren isolatorvoetjes versterken dit effect verder door trillingen van de ondergrond op te vangen in lagen met toenemende demping. Het resultaat is een stabiel, trillingvrij platform voor analoge weergave van het hoogste niveau.

Vier vergulde messing aardaansluitingen

Een aardverbinding is voor een phono-voorversterker geen bijzaak. De E-07 introduceert vier grote aardaansluitingen, gefreesd uit massief messing en voorzien van een goudlaag. Elke ingang (Unbalanced 1, Unbalanced 2 en Balanced 1) heeft zijn eigen phono-aardklem verbonden met het referentiepunt van het bijbehorende circuit, aangevuld met een traditionele frame-aardklem verbonden met het hoofdchassis.

Deze uitgebreide aardarchitectuur minimaliseert brom, interferentie en andere storingen, en biedt de gebruiker de flexibiliteit om iedere platenspeler optimaal te aarden.

Praktische functies voor dagelijks gebruik

De E-07 bevat een reeks functies die het dagelijkse gebruik vergemakkelijken zonder in te leveren op geluidskwaliteit. De articulator-functie demagnetiseert de naald en MC-transformator via het afgespeelde signaal, wat vervorming door restmagnetisering elimineert. De low-cut schakelaar onderdrukt lage frequentie-artefacten die worden veroorzaakt door kromgetrokken platen, waardoor de woofer stabiel blijft. De mono-modus maakt het comfortabel luisteren naar mono-platen mogelijk, en de faseomkeerscakelaar voor de balanced uitgang past de fase aan de aansluitwijze van de volgende versterkertrap aan.

Advies op maat bij AudioExpert

Een phono-voorversterker van dit niveau verdient een omgeving die zijn kwaliteiten volledig benut: een platenspeler met een hoogwaardig cartridge, een versterker met voldoende resolutie en luidsprekers die geen details verbergen.

In onze winkel in 's-Hertogenbosch adviseren onze specialisten u graag over de Luxman E-07 en de optimale combinatie met platenspelers, cartridges en versterkers die passen bij uw smaak en systeem. Zo kiest u met kennis van zaken voor een analoge keten die werkelijk op zijn best klinkt.

Veelgestelde vragen

Wat is het verschil tussen MM en MC en welke instelling kies ik?

MM (Moving Magnet) naalden genereren een hoger uitgangssignaal (typisch 2,5 tot 5mV) en hebben een hogere belastingsimpedantie nodig (meestal 47 kohm). MC (Moving Coil) naalden zijn gevoeliger en genereren een veel kleiner signaal (0,1 tot 0,5mV), maar bieden doorgaans een hogere detailresolutie. De E-07 ondersteunt beide naaldtypen volledig. De juiste instelling vindt u in de technische specificaties van uw cartridge.

Heeft de E-07 een ingebouwde step-up transformator of heb ik een externe nodig?

De E-07 heeft een ingebouwde step-up transformator voor MC-naalden. U heeft geen externe SUT (step-up transformer) nodig. De transformator is zelfgebouwd door Luxman met een super permalloy kern en is beschikbaar in twee gain-niveaus (MC-H en MC-L) per kanaal, onafhankelijk instelbaar.

Kan ik twee platenspelers tegelijk aansluiten?

Ja. De E-07 beschikt over drie ingangen: een balanced XLR-ingang en twee ongebalanceerde RCA-ingangen. U kunt tot drie bronnen aansluiten, waarvan twee tegelijk of afwisselend actief via de ingangsselectie.

Wat doet de articulator-functie?

De articulator-functie demagnetiseert de naald en de MC step-up transformator door middel van het afgespeelde signaal zelf. Restmagnetisering in de naald of transformator kan leiden tot vervorming en verlies van dynamiek. Door de articulator periodiek te activeren, houdt u de magnetische toestand van het systeem optimaal voor nauwkeurige weergave.

Waarom heeft de E-07 drie aparte voedingstransformatoren?

Drie onafhankelijke transformatoren voorkomen dat belastingswisselingen in het ene circuit de voedingsspanning van het andere beinvloeden. Hierdoor blijven de linker- en rechterversterkerkanalen volledig onafhankelijk van elkaar en van de indicator- en relaiscircuits, wat leidt tot een lagere achtergrondruis en een stabielere voeding onder alle omstandigheden.

Is de E-07 compatibel met alle cartridges?

De E-07 ondersteunt alle gangbare MM- en MC-cartridges. Via de belastingsimpedantie- en capaciteitsschakelaars past u de E-07 aan op de specifieke vereisten van uw naald. Raadpleeg de technische gegevens van uw cartridge voor de ideale instelling, of vraag onze specialisten om advies.

Meer ontdekken

Interessante categorieën

• Luxman
• Phono-voorversterkers
• Platenspelers

Meer advies van AudioExpert

• Beste audio winkel van Nederland

Uitgebreide Specificaties

Gain en signaalverwerking

• Schakeling: NF-type phono equalizer (RIAA), eerste trap vier parallelle FET, ongebalanceerde opzet
• Gain MM: 38dB
• Gain MC-H: 57dB
• Gain MC-L: 66dB
• Ingevoeligheid MM: 3,2mV
• Ingevoeligheid MC-H: 0,37mV
• Ingevoeligheid MC-L: 0,12mV
• Maximum ingang MM: 120mV
• Maximum ingang MC-H: 15mV
• Maximum ingang MC-L: 5mV
• MC step-up transformator: super permalloy kern x 4 (L/R kanaal x L/H gain onafhankelijk), 0,3mV / 100 ohm

RIAA-respons en prestatiemetingen

• RIAA-respons MM: 20Hz tot 20kHz (plus/min 0,1dB)
• RIAA-respons MC: 20Hz tot 20kHz (plus/min 0,3dB)
• Totale harmonische vervorming: 0,003%
• S/N-verhouding (IHF-A) MM: 88dB
• S/N-verhouding (IHF-A) MC-H: 81dB
• S/N-verhouding (IHF-A) MC-L: 78dB
• Kanaalscheiding: 80dB of meer
• Nominale uitgang / uitgangsimpedantie: 250mV / ongebalanceerd 300 ohm, balanced 600 ohm

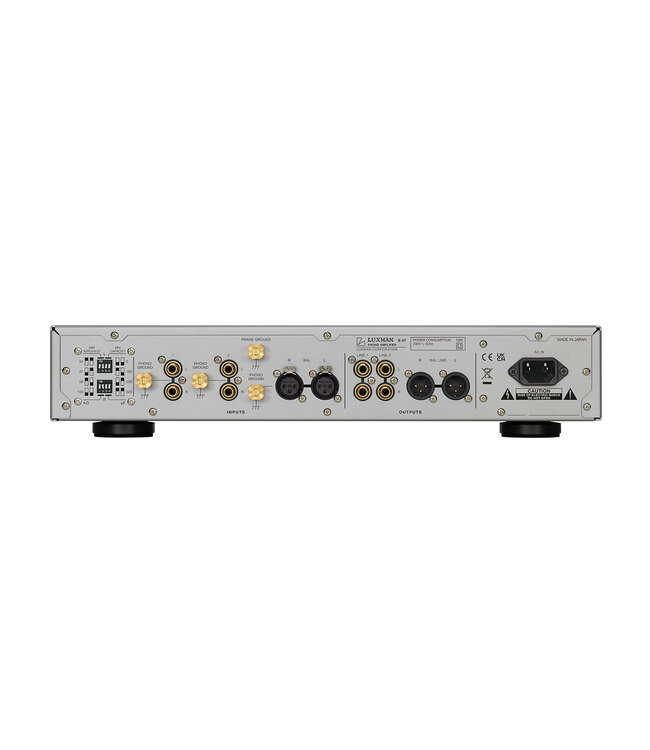

Ingangen en uitgangen

• Ingangen: 1x balanced XLR (MC), 2x ongebalanceerd RCA
• Aardaansluitingen: 4 vergulde massief messing terminals (per ingang 1x phono-aarde + 1x frame-aarde)
• MC belastingsimpedantie (voorzijde rotatieschakelaar): 4,7 / 10 / 40 / 100 / 300 / 1000 ohm
• MM belastingsimpedantie (achterzijde dip-schakelaar): 34 / 47 / 56 / 100 kohm
• MM belastingscapaciteit (achterzijde dip-schakelaar): 0 / 100 / 220 / 320 pF
• Functies voorzijde: Articulator, Low-cut, Mono Mode, faseomkering balanced uitgang

Energieverbruik en constructie

• Voedingstransformatoren: OI-type x 3 (links, rechts, periferie onafhankelijk)
• Filtercondensatoren: 10.000 uF x 5 (voedingsniveau vermogensversterker)
• Stroomverbruik: 13W
• Voedingsspanning: 230V~ (50Hz) / 115V~ (60Hz)
• Interne bedrading: OFC (zuurstofvrij koper), spiraalgewikkelde afscherming
• Chassis: aluminium, blasted white finish frontpaneel
• Bodemplaat: twee gestapelde koperen platen, totaal 3,6mm dik
• Isolatorvoetjes: dichtheidsgradiënt gietijzer
• Aardstructuur: Petal-shaped Grounding Structure (PGS)
• Lus-vrije chassis-structuur (loopless chassis)
• Meegeleverd: voedingskabel

Afmetingen en gewicht

• Afmetingen (B x H x D): 440 x 92 x 407 mm (knoppen voorzijde +14mm, aansluitingen achterzijde +37mm)
• Gewicht: 13,2 kg
