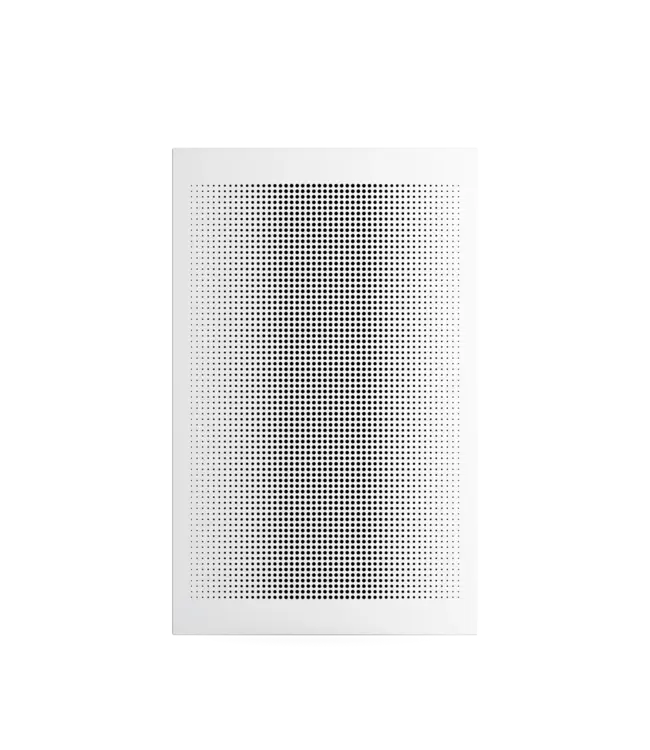

DALI PHANTOM IW SUB S-100: 10-inch inbouwsubwoofer met CSS-technologie

De DALI PHANTOM IW SUB S-100 is een 10-inch inbouwsubwoofer met een montagediepte van 102mm en een geïntegreerde gesloten behuizing. De driver is voorzien van CSS-technologie (Constant Surface Surround), ontwikkeld in samenwerking met Purifi Audio in Denemarken. De SUB S-100 bereikt 26 Hz en een maximale geluidsdruk van 110dB, en is uitsluitend ontworpen voor gebruik met de DALI PHANTOM AMP-2500 DSP-versterker. Hij is geschikt voor inbouw in een wand, on-wall montage met een optioneel frame, of plaatsing op de vloer onder een meubel.

Kenmerken van de DALI PHANTOM IW SUB S-100

• 10-inch (25,4 cm) long-stroke basdriver met CSS-technologie
• CSS (Constant Surface Surround) ontwikkeld met Purifi Audio, Denemarken
• Geïntegreerde gesloten behuizing, geen aparte inbouwbox nodig
• Montagediepte: 102mm
• Buitenafmetingen incl. front (HxBxD): 657 x 412 x 107 mm
• Muuruitsparing (HxB): 615 x 370 mm
• 8 veerbeugels en montagesjabloon voor nauwkeurige installatie
• Frequentiebereik: 26-250 Hz (±3dB)
• Gevoeligheid: 84dB (2,83V/1m) | Maximale geluidsdruk: 110dB (@1m)
• Uitsluitend te gebruiken met de DALI PHANTOM AMP-2500 DSP (apart verkrijgbaar)
• Montage: in-wall, on-wall (optioneel frame) of vloer (onder bank of tv-meubel)
• Afwerking: wit
• Gewicht incl. front: 17,25 kg

CSS-technologie: Constant Surface Surround

De 10-inch long-stroke driver van de PHANTOM IW SUB S-100 is de eerste door DALI zelf ontwikkelde driver met CSS-technologie (Constant Surface Surround). CSS is ontwikkeld in samenwerking met Purifi Audio in Denemarken, een ingenieursbureau dat gespecialiseerd is in luidsprekercomponenten met lage vervorming.

Bij een conventioneel rubberen surroundontwerp verandert het effectieve stralingsoppervlak van het membraan als de conus voorwaarts of achterwaarts beweegt. Wanneer de conus naar voren beweegt, rolt de surroundband mee en vergroot het zichtbare membraanoppervlak; bij achterwaartse beweging verkleint het. Deze variatie in het stralingsoppervlak is een bron van even-ordevervorming in de lage bastonen. CSS lost dit op met een unieke geometrie van afwisselend positieve en negatieve curvatuurgebieden in de surroundband, zo ontworpen dat het totale stralingsoppervlak constant blijft ongeacht de positie van de conus. Het resultaat is een lagere zelfresonantie van de surround, een hogere lineaire excursie en een verminderde algehele vervorming over het volledige dynamische bereik van de subwoofer.

10-inch long-stroke driver en geïntegreerde behuizing

De 10-inch driver van de SUB S-100 is gebaseerd op dezelfde ontwerpprincipes als de driver van de DALI PHANTOM K-60 LP, een ultradunne in-wall luidspreker. De long-stroke constructie geeft de driver een grotere lineaire excursie dan een conventionele driver van vergelijkbare bouwdiepte, waardoor de basweergave tot 26 Hz bereikbaar is binnen een behuizing van 102mm diep.

De volledig gesloten geïntegreerde behuizing maakt de installatie eenvoudig: er is geen aparte inbouwdoos of bouwkundige voorbereiding nodig buiten het zagen van de muuruitsparing. De behuizing biedt een stijve, resonantiearme omgeving voor de basdriver, wat bijdraagt aan de controle en nauwkeurigheid van de basweergave.

Uitsluitend te gebruiken met de PHANTOM AMP-2500 DSP

De SUB S-100 is ontworpen om uitsluitend te worden gebruikt met de DALI PHANTOM AMP-2500 DSP-versterker. De AMP-2500 DSP is een rack-monteerbare versterker met 2x 500W klasse-D vermogen en een geïntegreerd DSP-systeem dat specifiek is afgestemd op het akoestisch profiel van de SUB S-100. Met twee kanalen op volle sterkte kan de AMP-2500 DSP tot vier SUB S-100-eenheden tegelijk aansturen, wat voldoende is voor de grootste thuisbioscoopruimten. Het gebruik van de SUB S-100 zonder de AMP-2500 DSP is niet ondersteund en niet aanbevolen: de DSP-instellingen van de versterker zijn essentieel voor de correcte akoestische werking van de subwoofer.

Veelzijdige montageoptie

De PHANTOM IW SUB S-100 ondersteunt drie montagemethoden. In-wall: de subwoofer wordt geplaatst in een muuruitsparing van 615 x 370 mm (HxB) en bevestigd via acht veerbeugels die vanuit de voorzijde werken. Het meegeleverde montagesjabloon garandeert een nauwkeurige uitsparing. On-wall: met een optioneel DALI-wandframe is de SUB S-100 op het wandoppervlak te monteren zonder muuruitsparing. Op de vloer: de subwoofer kan worden geplaatst onder een bank, tv-meubel of vergelijkbaar meubelstuk, mits er voldoende ruimte is voor de 102mm diepte en een vrij luchtvolume rondom de behuizing.

Montage en installatie

De SUB S-100 wordt geleverd met een montagesjabloon voor het correct aanmerken van de muuruitsparing, en acht veerbeugels die de subwoofer vastzetten in de muur. De geïntegreerde behuizing maakt een aparte inbouwdoos overbodig. Na het monteren wordt de subwoofer aangesloten op de PHANTOM AMP-2500 DSP-versterker; de DSP in de versterker stelt het akoestisch gedrag van de subwoofer in via vooraf geconfigureerde profielen.

Advies op maat bij AudioExpert

Heeft u vragen over de PHANTOM IW SUB S-100 of wilt u weten hoeveel subwoofers uw thuisbioscoopruimte vereist? Onze specialisten in 's-Hertogenbosch adviseren u graag over de integratie met de PHANTOM AMP-2500 DSP en de overige PHANTOM-luidsprekers.

• Meer informatie of een afspraak maken: onze winkelpagina

Veelgestelde vragen

Welke versterker heb ik nodig voor de PHANTOM IW SUB S-100?

De PHANTOM IW SUB S-100 is uitsluitend ontworpen voor gebruik met de DALI PHANTOM AMP-2500 DSP-versterker. Deze versterker is noodzakelijk voor de correcte werking van de subwoofer: de geïntegreerde DSP is specifiek afgestemd op het akoestisch profiel van de SUB S-100. Gebruik met een andere versterker is niet ondersteund.

Kan ik meerdere SUB S-100-subwoofers aansluiten op een enkele AMP-2500 DSP?

Ja. De PHANTOM AMP-2500 DSP heeft twee versterkerkanalen van elk 500W en kan tot vier SUB S-100-eenheden aansturen. Meerdere subwoofers verbeteren de gelijkmatigheid van de basweergave in de ruimte en verhogen de maximale geluidsdruk.

Heb ik een aparte inbouwbox nodig?

Nee. De PHANTOM IW SUB S-100 heeft een geïntegreerde gesloten behuizing. U hoeft alleen de muuruitsparing te zagen (615 x 370 mm, HxB) en de subwoofer te bevestigen via de acht veerbeugels.

Kan ik de SUB S-100 ook on-wall of op de vloer plaatsen?

Ja. Met een optioneel DALI-wandframe is de SUB S-100 ook on-wall te monteren zonder muuruitsparing. Daarnaast kan de subwoofer worden geplaatst op de vloer onder een bank of tv-meubel. Zorg bij vloerplaatsing voor voldoende vrije ruimte rondom de behuizing.

Meer ontdekken

DALI PHANTOM AMP-2500 DSP

De bijpassende versterker, vereist voor gebruik van de PHANTOM IW SUB S-100: rack-monteerbaar, 2x 500W klasse-D, DSP afgestemd op de SUB S-100, aansturing van maximaal vier units.

DALI PHANTOM S-serie en M-serie

Wandinbouwluidsprekers uit de PHANTOM-serie die uitstekend combineren met de SUB S-100 voor een volledig discrete thuisbioscoopinstallatie.

Meer advies van AudioExpert

• Beste audio winkel van Nederland
• Onze winkel in 's-Hertogenbosch bezoeken

Uitgebreide specificaties

Driver

• Woofer: 1 x 10 inch (25,4 cm) long-stroke
• Technologie: CSS (Constant Surface Surround), ontwikkeld met Purifi Audio

Akoestische prestaties

• Frequentiebereik (±3dB): 26 - 250 Hz
• Gevoeligheid (2,83V / 1m): 84 dB
• Maximale SPL (@ 1m): 110 dB

Behuizing en afmetingen

• Behuizing: geïntegreerde gesloten behuizing
• Montagediepte: 102 mm
• Buitenafmetingen incl. front (HxBxD): 657 x 412 x 107 mm
• Afmetingen uitsparing (HxB): 615 x 370 mm

Montage

• Bevestiging: 8 veerbeugels
• Meegeleverd: montagesjabloon
• Montageopties: in-wall, on-wall (optioneel frame), vloer

Versterker

• Aanbevolen en vereiste versterker: DALI PHANTOM AMP-2500 DSP (apart verkrijgbaar)
• Versterker: 2 x 500W klasse-D, rack-monteerbaar, maximaal 4 SUB S-100-eenheden

Overige

• Afwerking: wit
• Gewicht incl. front: 17,25 kg / 38,03 lb
