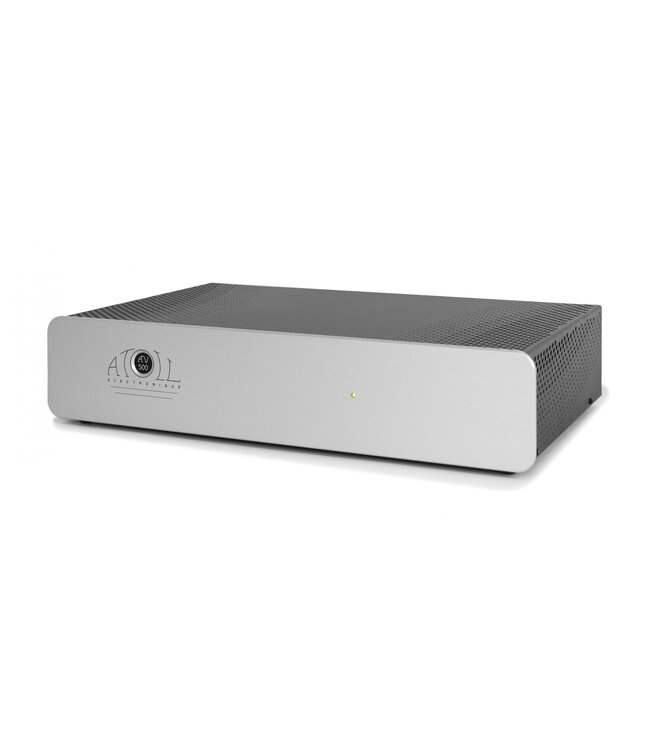

Atoll Electronique AV500: 5-kanaals eindversterker voor home cinema

De Atoll Electronique AV500 is een 5-kanaals eindversterker die speciaal is ontwikkeld voor home cinema-installaties. Hij levert 5x85W (8Ω) in 5-kanaals gebruik en 2x100W (8Ω) in 2-kanaals gebruik. De AV500 wordt gekoppeld aan een AV-receiver of home cinema processor met pre-out-uitgangen: die verzorgt de verwerking en volumeregeling, de AV500 levert het vermogen voor de luidsprekers. Twee toroidale transformatoren van elk 340VA, MOS-FET-uitgangstransistoren en een symmetrische opbouw met discrete componenten garanderen een krachtig en muzikaal klankresultaat.

Kenmerken van de Atoll Electronique AV500

• 5-kanaals eindversterker: 5x85W (8Ω) / 5x100W (4Ω), of 2x100W (8Ω) / 2x140W (4Ω) in 2-kanaals gebruik
• Twee toroidale transformatoren van 340VA elk (680VA totaal vermogensvoorziening)
• Totale filtercapaciteit: 73.000µF
• MOS-FET-uitgangstransistoren voor een nauwkeurig en lineair vermogensprofiel
• Symmetrische opbouw met discrete componenten (geen chipoplossingen)
• 5 RCA-ingangen en 5 RCA-uitgangen (voor bi-amplificatie)
• 5 luidsprekerterminals met dikke sectie, schroefaansluiting, compatibel met banaanstekkers
• Dezelfde versterking als de Atoll AM- en AV-serie voor eenvoudige systeemintegratie
• 4mm geborsteld aluminium front, 1,5mm stalen chassis
• Beschikbaar in zwart en zilver geanodiseerd geborsteld aluminium
• Afmetingen: 440x95x291mm, gewicht: 12kg

Eindversterker voor home cinema: hoe het werkt

Een eindversterker heeft geen eigen volumeregeling of bronkeuze. Die functies zitten in de AV-receiver of home cinema processor waarmee de AV500 wordt gecombineerd. Via de pre-out-uitgangen van de AV-receiver of processor stuurt u de vijf kanalen op lijnniveau naar de vijf RCA-ingangen van de AV500. De AV500 versterkt deze signalen naar het vermogen dat nodig is om de luidsprekers aan te sturen.

Dit principe biedt een duidelijk voordeel: de voedingscapaciteit en de uitgangscomponenten van de AV500 zijn volledig gewijd aan vermogensversterking, zonder de compromissen die een geïntegreerde AV-receiver moet maken door alle functies in één behuizing onder te brengen. Het resultaat is een transparanter, krachtiger en muzikaler klankkarakter voor film en muziek.

Twee toroidale transformatoren

De voeding van de AV500 bestaat uit twee separate toroidale transformatoren van elk 340VA, goed voor een gecombineerde voedingscapaciteit van 680VA. Toroidale transformatoren zijn compacter dan traditionele EI-kerntrafo's bij gelijk vermogen en stralen minder elektromagnetisch veld uit, wat de invloed op gevoelige signaalcomponenten in de versterker minimaliseert. De twee aparte transformatoren verdelen de belasting evenwichtig en garanderen voldoende energiereserve bij hoge dynamische pieken.

Samen met de 73.000µF filtercapaciteit vormt de voeding een stabiele basis voor het vermogen dat de MOS-FET-transistoren moeten leveren, ook bij complexe geluidsfragmenten met grote dynamische pieken.

MOS-FET-transistoren en symmetrische discrete opbouw

De AV500 gebruikt MOS-FET-uitgangstransistoren (Metal Oxide Semiconductor Field Effect Transistor). MOS-FET's onderscheiden zich van bipolaire transistoren door hun spanningsgestuurde werking en hun lineaire vermogensprofiel over een breed bereik. Dit vertaalt zich in een klankkarakter dat wordt gekenmerkt door precisie en lage vervorming over het volledige vermogensbereik.

De opbouw van de versterkerstages is volledig symmetrisch en gebaseerd op discrete componenten. Dit betekent dat elke componentkeuze specifiek is gemaakt voor de taken in de signaalweg, en dat er geen gebruik wordt gemaakt van kant-en-klare versterkerschips. Het resultaat is een versterker die volledig is geoptimaliseerd voor de beste signaalintegriteit.

Bi-amplificatie via RCA-uitgangen

De AV500 is uitgerust met vijf RCA-uitgangen naast de vijf ingangen. Deze uitgangen maken bi-amplificatie mogelijk: het gebruik van een tweede eindversterker voor de hoog- of laagtoonsectie van luidsprekers die over aparte aansluitingen beschikken (bi-wiring terminals). Bij bi-amplificatie stuurt u het signaal van de AV500-uitgang naar een tweede versterker, zodat elk deel van de luidspreker zijn eigen, dedicated vermogenskanaal krijgt.

Zelfde versterking als AM- en AV-serie

De AV500 heeft dezelfde gevoeligheid als de versterkers in de Atoll AM- en AV-serie. Dit maakt integratie in een bestaand Atoll-systeem eenvoudig: volumebalans en systeemafstemming verlopen zonder aanpassingen. De AV500 past daardoor naadloos in een grotere Atoll-configuratie, bijvoorbeeld in combinatie met een Atoll voorversterker of processor.

Bouwkwaliteit en uitvoeringen

Het front van de AV500 bestaat uit 4mm geborsteld aluminium, het chassis is opgebouwd uit 1,5mm staal. De AV500 is beschikbaar in twee uitvoeringen: zwart geanodiseerd geborsteld aluminium en zilver geanodiseerd geborsteld aluminium, zodat hij past bij zowel een donkere als een lichtere home cinema-inrichting.

Advies op maat bij AudioExpert

Wilt u weten of de AV500 past bij uw AV-receiver of processor, of heeft u vragen over de integratie in uw home cinema-installatie? In onze winkel in 's-Hertogenbosch adviseren onze specialisten u graag.

• Meer informatie of een afspraak maken: onze winkelpagina

Veelgestelde vragen

Wat is een eindversterker en hoe verschilt die van een geïntegreerde versterker?

Een geïntegreerde versterker combineert een voorversterker (met volumeregeling en bronkeuze) en een eindversterker in één apparaat. Een eindversterker zoals de AV500 heeft alleen een vermogensversterking: er is geen volumeregeling of bronkeuze. De eindversterker wordt gekoppeld aan een AV-receiver of home cinema processor met pre-out-uitgangen, die de regeling en verwerking verzorgt. Het voordeel is dat de eindversterker zijn volledige capaciteit kan wijden aan vermogensversterking, zonder de compromissen die een alles-in-één-apparaat onvermijdelijk met zich meebrengt.

Hoe sluit ik de AV500 aan op mijn AV-receiver of processor?

U verbindt de pre-out-uitgangen van uw AV-receiver of processor met RCA-kabels met de overeenkomstige ingangen van de AV500. Controleer welke pre-out-uitgangen beschikbaar zijn op uw receiver (front links, front rechts, center, surround links, surround rechts) en sluit deze aan op de bijbehorende kanalen van de AV500. Uw luidsprekers worden vervolgens aangesloten op de luidsprekerterminals van de AV500, niet op de receiver. De receiver verzorgt de verwerking en volume; de AV500 levert het vermogen.

Kan ik de AV500 ook gebruiken voor alleen de frontkanalen?

Ja. U kunt de AV500 gebruiken voor alle vijf kanalen, maar ook voor een selectie van kanalen. In 2-kanaals gebruik levert de AV500 2x100W (8Ω), meer dan de 5x85W in volledige 5-kanaals modus. Een veelvoorkomende toepassing is het gebruik van de AV500 voor de frontkanalen (links en rechts) samen met de ingebouwde versterkertrappen van de AV-receiver voor het center- en surroundkanaal, om zo de frontluidsprekers van extra vermogens- en kwaliteitsreserve te voorzien.

Wat zijn de voordelen van MOS-FET-uitgangstransistoren?

MOS-FET-transistoren (Metal Oxide Semiconductor Field Effect Transistor) zijn spanningsgestuurd en hebben een lineair vermogensprofiel over een breed bereik. In een eindversterker resulteert dit in lage vervorming en een nauwkeurig klankkarakter, ook bij hogere vermogens. MOS-FET's zijn ook thermisch stabieler dan veel bipolaire transistoren, wat bijdraagt aan de betrouwbaarheid van de versterker op de lange termijn.

In welke uitvoeringen is de AV500 beschikbaar?

De AV500 is beschikbaar in twee uitvoeringen: zwart geanodiseerd geborsteld aluminium en zilver geanodiseerd geborsteld aluminium. Beide uitvoeringen hebben een 4mm geborsteld aluminium front en een 1,5mm stalen chassis.

Meer ontdekken

Meer advies van AudioExpert

• Beste audio winkel van Nederland
• Onze winkel in 's-Hertogenbosch bezoeken

Uitgebreide specificaties

Vermogen

• 5-kanaals: 5x85W (8Ω) / 5x100W (4Ω)
• 2-kanaals: 2x100W (8Ω) / 2x140W (4Ω)

Voeding

• Transformatoren: 2x toroidaal, 340VA elk
• Totale filtercapaciteit: 73.000µF

Elektrische specificaties

• Ingangsgevoeligheid: 1,58V tot 1,77V
• Ingangsimpedantie: 47kΩ
• Signaal-ruisverhouding: 100dB
• Vervorming bij 1kHz: 0,005%
• Bandbreedte: 5Hz - 200kHz
• Stijgtijd: 1,3µs

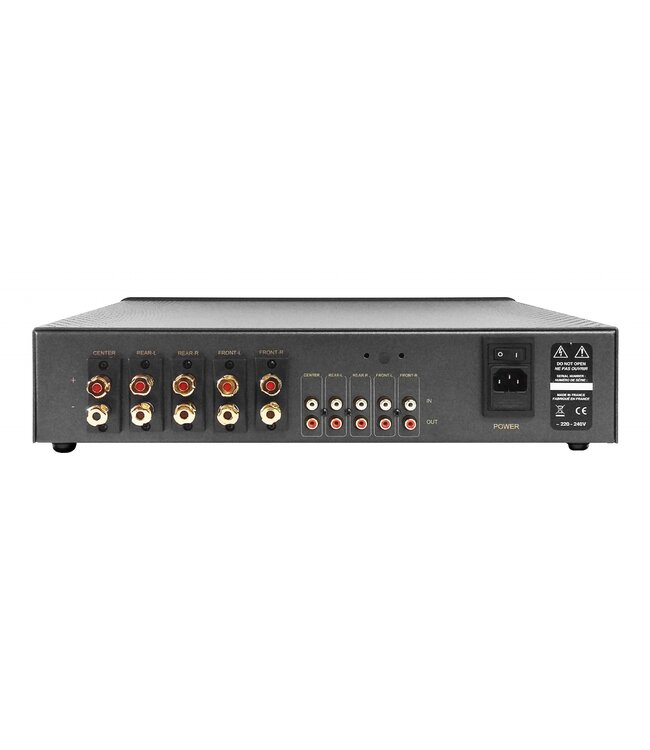

Aansluitingen

• Ingangen: 5x RCA
• Uitgangen (bi-amplificatie): 5x RCA
• Luidsprekerterminals: 5x schroefaansluiting (dikke sectie), compatibel met banaanstekkers

Opbouw

• Uitgangstransistoren: MOS-FET
• Opbouw: symmetrisch, discrete componenten
• Front: 4mm geborsteld aluminium
• Chassis: 1,5mm staal

Algemeen

• Afmetingen (bxhxd): 440x95x291mm
• Gewicht: 12kg
• Beschikbare uitvoeringen: zwart geanodiseerd / zilver geanodiseerd geborsteld aluminium
