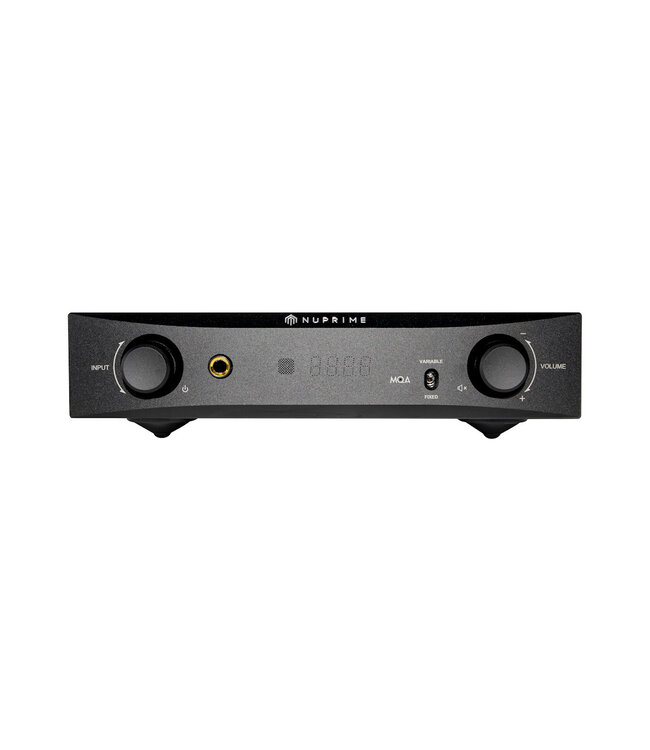

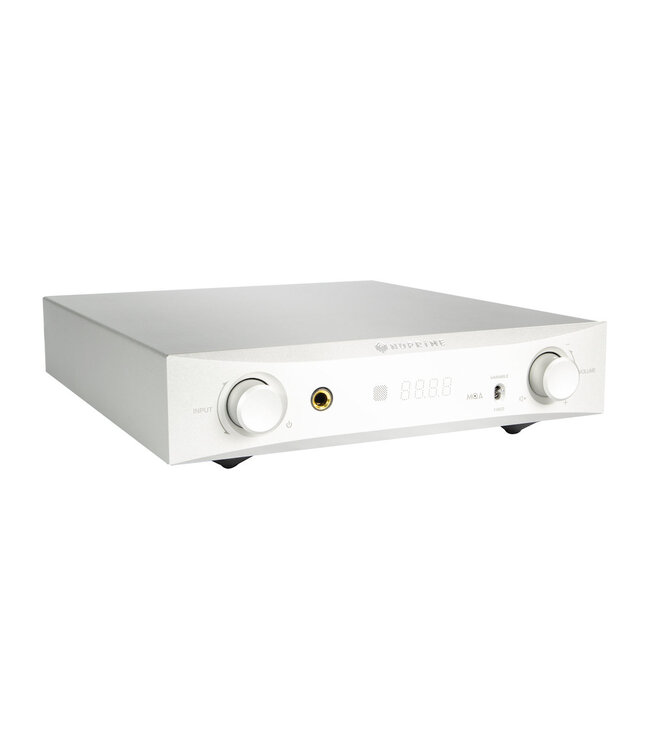

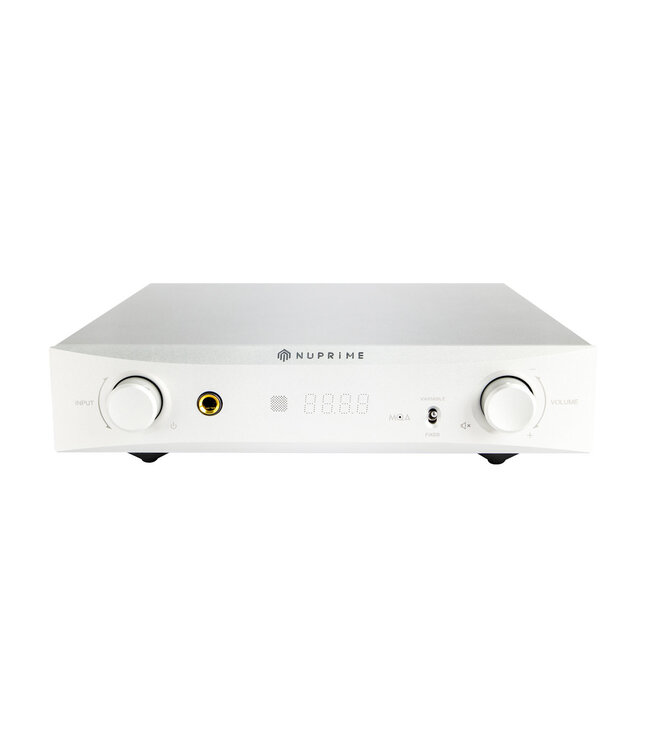

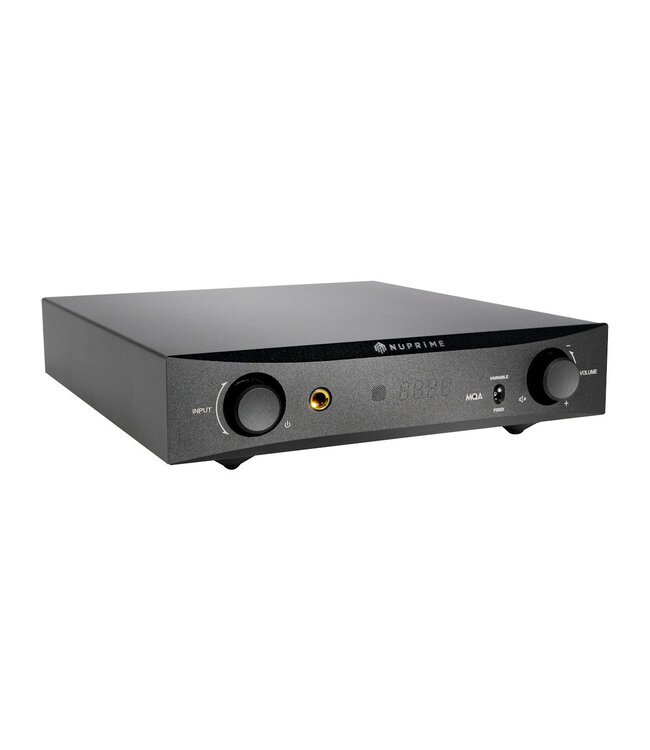

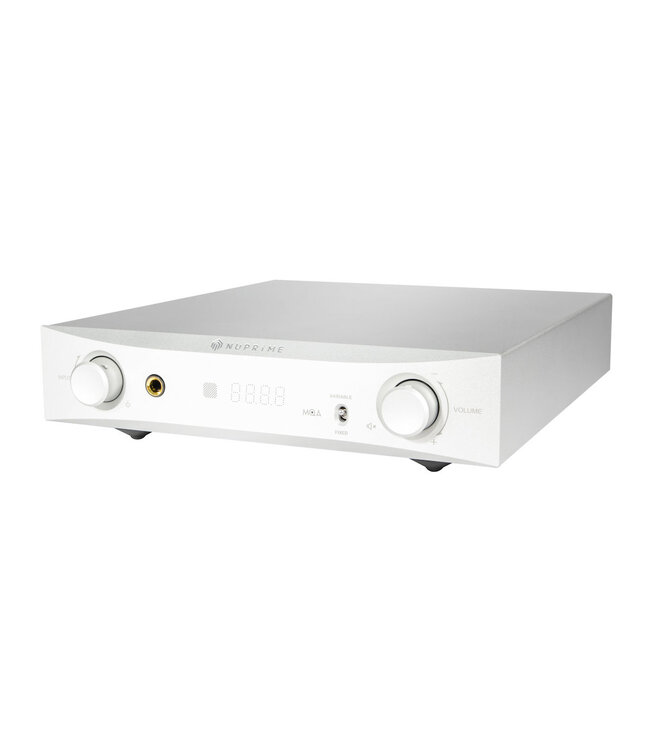

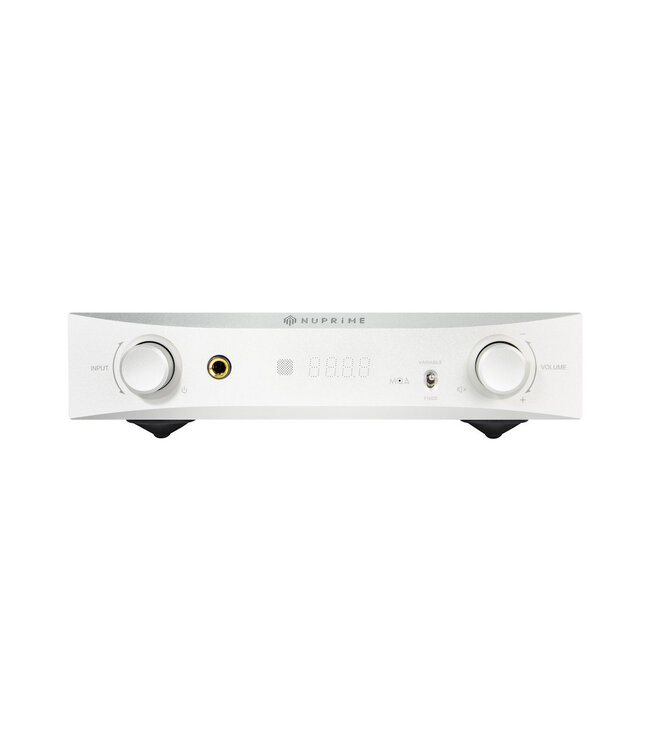

NuPrime D/A Converter DAC-9X

Voorversterker
Om te voldoen aan de eisen van klanten die extra componenten in hun systeem willen elimineren, is een voorversterker die de eindversterker kan aansturen een essentieel onderdeel van het ontwerp.
De hoogwaardige voorversterkerfuncties van de DAC-9X omvatten:

• Analoog volumeregelingsontwerp met behulp van een laddercircuit met weinig ruis en lage vervormingsweerstand, vergelijkbaar met een schakelweerstandsnetwerk.
• Digitaal gestuurde dual-mono analoge shunt naar grondvolumeregeling zorgt voor nul toegevoegde ruis of vervorming.
• Individueel instelbaar volume op elke ingang voor nauwkeurige afstemming van het bronniveau.
  De geïntegreerde voorversterker elimineert de behoefte aan meer analoge signaalkabels en signaalbreekpunten van connectoren.

Het hart

Als het hart van een audiosysteem, ondersteunt de DAC-9X een uitgebreid aantal ingangen en formaten. Dubbele ESS-technologie 32-bits audio DAC ESS9028Q2M decodeert onafhankelijk de linker- en rechterkanalen, verbetert de kanaalscheiding en vermindert de algehele ruis. De Vishay professionele film MELF-weerstanden zorgen voor een uitstekende geluidskwaliteit.

Stroomcircuit
De AC-brom wordt tot een minimum beperkt door gebruik te maken van een geluidsarme voeding met anti-vibratiebehandeling. De rest van het stroomcircuit aan boord is ook ontworpen om ruis te minimaliseren.

Native MQA-decodering

De DAC-9X bevat MQA-technologie, waarmee u MQA-audiobestanden en -streams kunt afspelen en het geluid van de originele masteropname kunt leveren. De LED op het voorpaneel brandt groen of blauw om aan te geven dat het apparaat een MQA-stream of -bestand decodeert en afspeelt, en geeft de herkomst aan om ervoor te zorgen dat het geluid identiek is aan dat van het bronmateriaal. Het gloeit blauw om aan te geven dat het een MQA Studio-bestand afspeelt, dat ofwel in de studio is goedgekeurd door de artiest/producent of is geverifieerd door de auteursrechteigenaar. De LED van de DAC-9X brandt magenta om aan te geven dat het apparaat een MQA-stream of -bestand aan het renderen is. Dit levert de definitieve ontvouwing van het MQA-bestand op. Ga voor meer informatie over MQA naar: https://www.mqa.co.uk/

Andere opvallende kenmerken:

• NuPrime SRC IC-chip (ontwikkeld in samenwerking met IC-leverancier) biedt DSP-verwerking waarbij ingangssignalen worden geüpsampled naar megahertz voordat ze worden geconverteerd naar de beoogde bemonsteringsfrequentie met ultralage jitter en vervorming.
• Uitbreidingspoort voor Bluetooth-ontvanger en WiFi-audiostreamer (optioneel).
• Volledige microprocessorbesturing met geheugenbehoud.
• Ondersteunt native DSD-weergave via ASIO2.1 en DoP-methode.
• Ultra-low-noise JFET's in de ingangstrap voor de laagst mogelijke ruisvloer.
• Individueel instelbaar volume op elke ingang voor nauwkeurige niveau-afstemming van bronnen.
• Asynchrone overdrachtsmodus.
• Zeer laag stroomverbruik in stand-bymodus.

Bluetooth- en WiFi-audio-ontvangers en -dongles gebruiken

NuPrime definieerde een USB Type-A-poort om S/PDIF-gegevens en 5V-voeding over te dragen voor aansluiting op een externe draadloze audio-ontvanger met slechts één standaard USB-kabel.

De NuPrime Omnia WR-1, BTR-HD, Stream Mini en Stream Mini DAC draadloos ontvangers hebben een micro-USB-poort die compatibel is met deze specificatie. Hierdoor kan een standaard kant-en-klare USB-A naar micro-USB-kabel worden gebruikt voor voeding voor de ontvanger en voor draadloze audiogegevensoverdracht in S/PDIF-indeling.

Specificaties

Ingangen: achterpaneel

• USB: Type B 2.0 Hi-Speed, Windows OS: datastroom tot 384KHz/24Bit en Native DSD 256.
• USB: Type B 2.0 Hi-Speed, Mac / Linux OS: datastroom tot 384KHz/24Bit en DOP DSD 128.
• IIS/DSD: Ondersteunt PCM 44.1KHz ~ 384KHz/32Bit en DSD 64 ~ DSD 256 datastromen.
• OPTISCH: Ondersteunt PCM 44.1KHz ~ 192KHz/24Bit en DOP 64.
• COAXIAAL: Ondersteunt PCM 44.1KHz ~ 384KHz/24Bit en DOP 64 en 128.
• RCA: Tot 1 Vrms audiosignaal.
• UITBREIDING: Ondersteunt PCM 44.1KHz ~ 192KHz/24Bit.

Uitgangen: voorpaneel

• TRS 6,3 mm hoofdtelefoonuitgang
• Uitgangsvermogen: 1700 mW, 32 ohm, <0,01% THD (watt per kanaal).
• Uitgangsvermogen: 135 mW, 600 ohm, <0,005% THD (watt per kanaal).

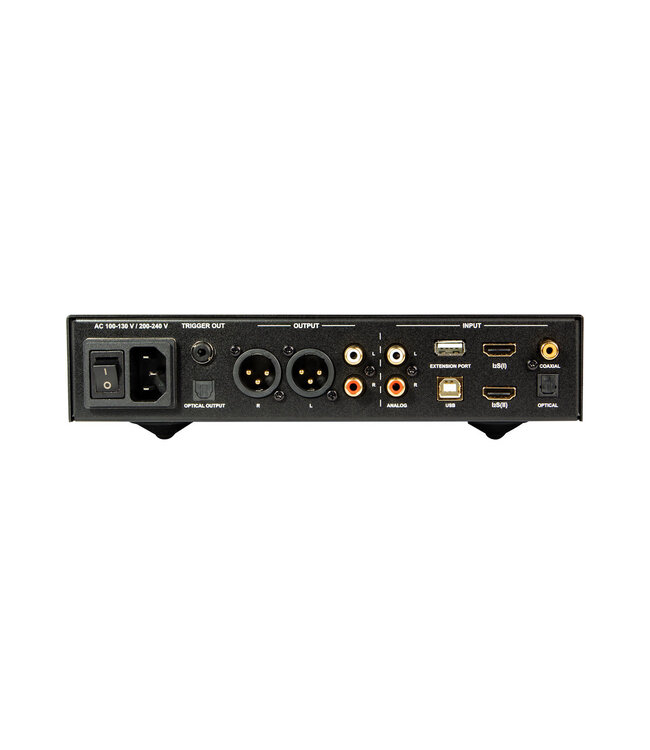

Uitgangen: achterpaneel

• RCA ongebalanceerde uitgangen: 4 Vrms
• XLR gebalanceerde uitgangen: 8 Vrms
• Optische S/DPIF-uitgang (PCM tot 192 KHz ondersteunt DoP-formaat DSD64)

Algemeen

• Frequentiebereik: 20 Hz – 20 KHz / ±0,3 dB.
• SNR: > 110 dB.
• THD+N: < 0,0005%.
• Afmetingen: 235 mm B x 281 mm D x 60 mm H (inclusief voetjes)
• Gewicht: 2,5 kg
• Wereldwijd wisselspanning: (90VAC~130VAC // 210VAC~ 250VAC) Met spanningskeuzeschakelaar
• AC-zekering: traag, 2,5 A, 250 VA
