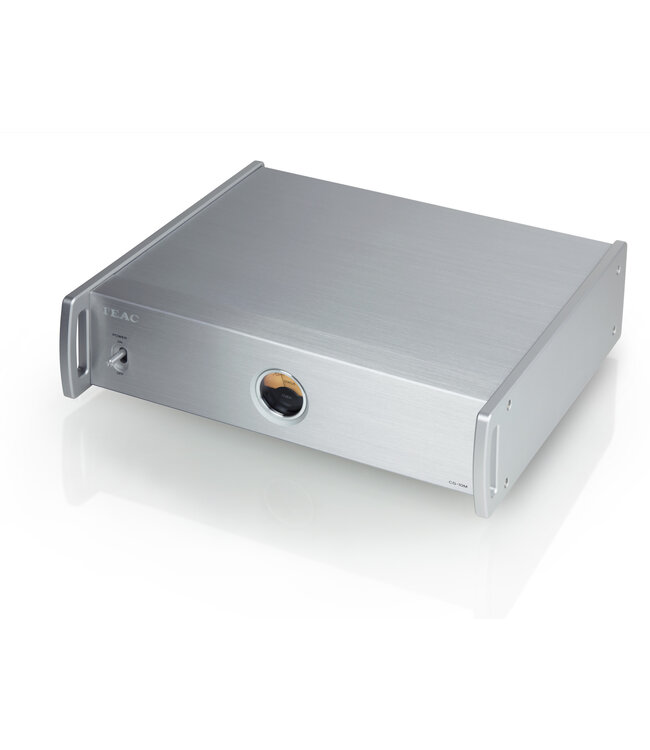

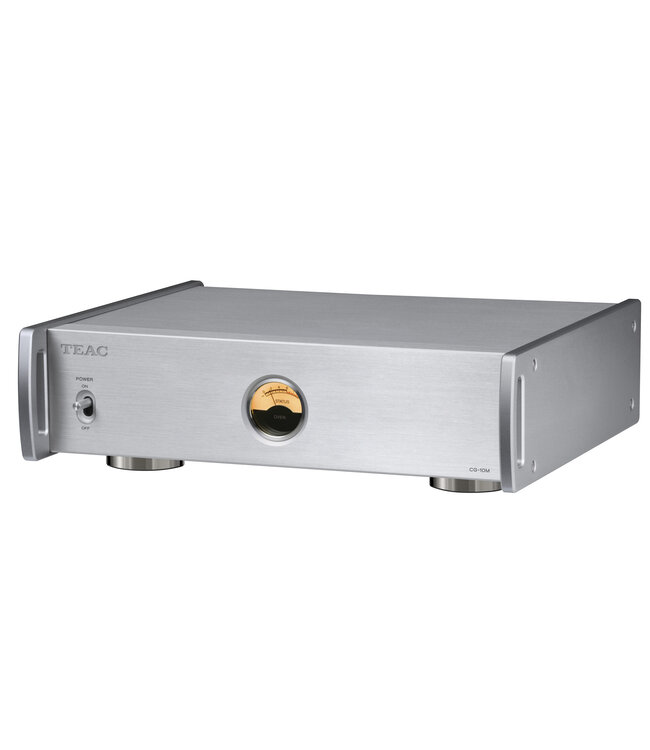

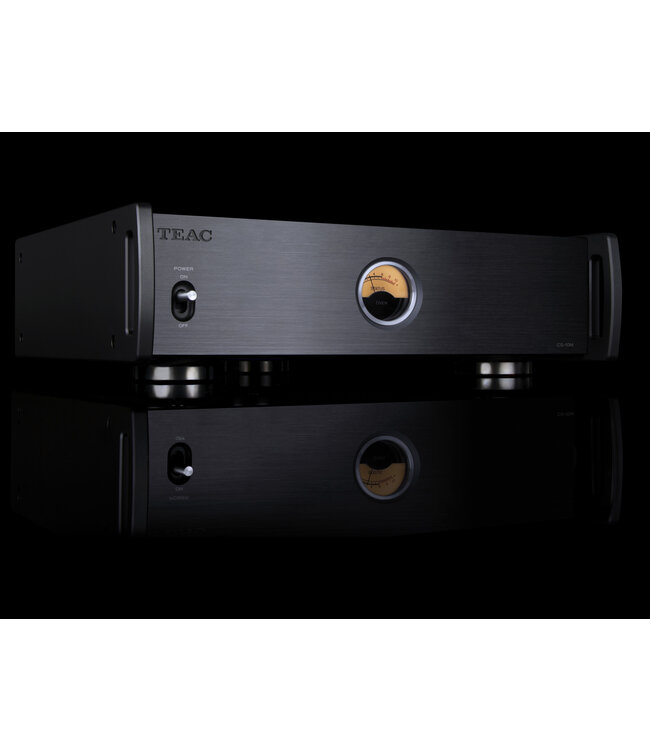

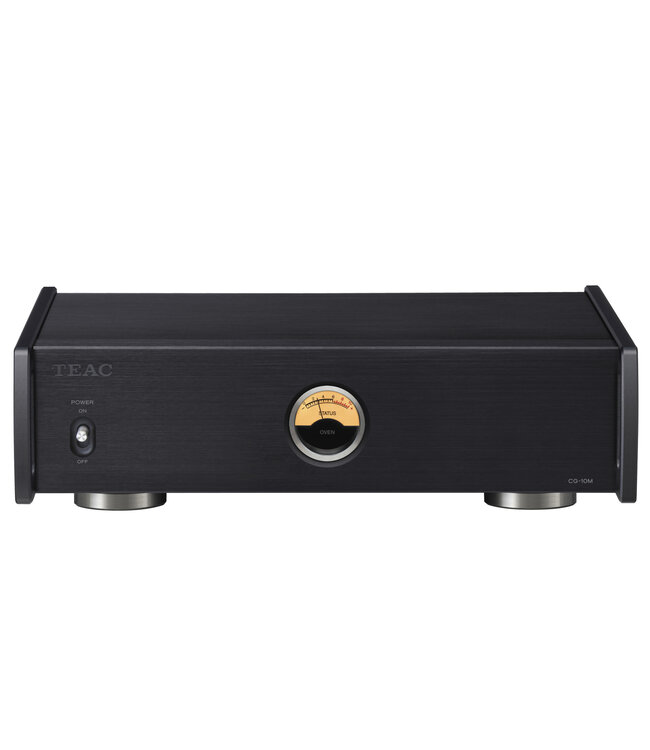

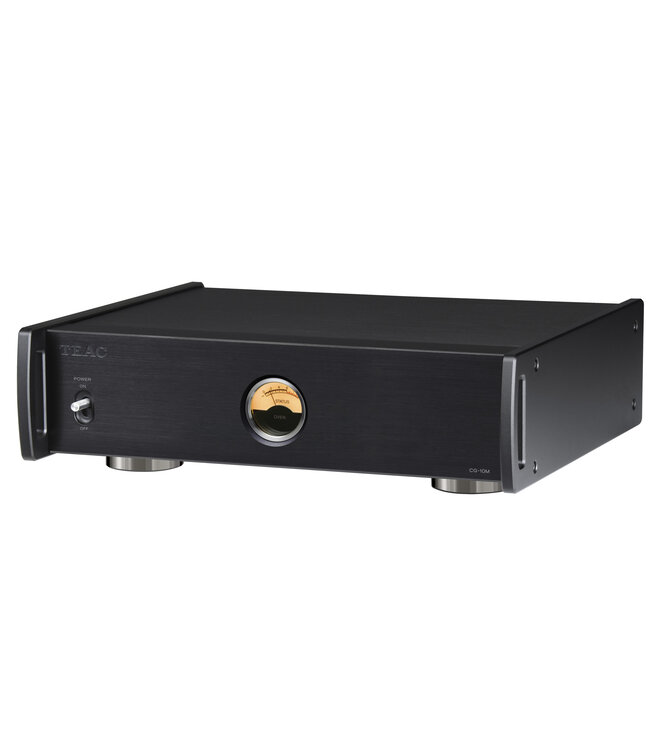

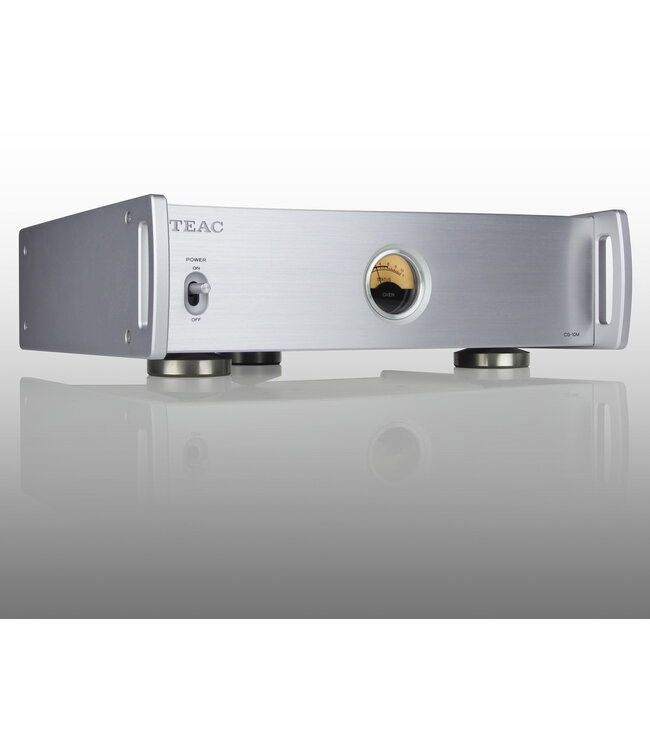

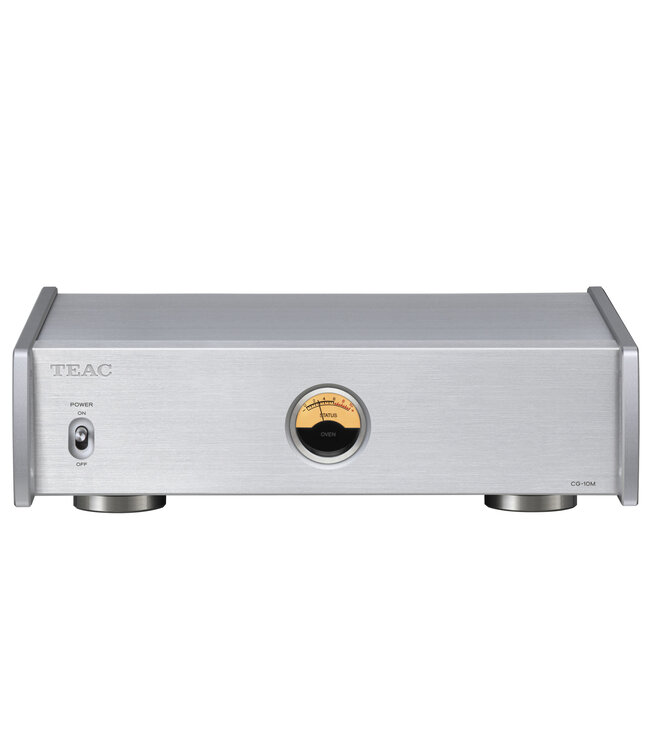

Teac CG-10M-X - Master Clock Generator

elangrijkste kenmerken

• TEAC Reference OCXO – oven-controlled crystal oscillator voor ±3ppb stabiliteit

• Ultra-preciese 10MHz klok met ±0,1ppm frequentieprecisie

• Vier vergulde BNC-uitgangen voor DAC’s, netwerkspelers en CD/SACD-spelers

• Geïsoleerde circuits met verfijnde buffer en voeding voor ruisvrije signalen

• Oven-statusmeter voor visuele controle van klokstabiliteit

• Toroidale voeding voor stabiele stroomvoorziening

• Stressless Foot 3-punts ontkoppeling voor natuurlijke weergave

• Semi-floating top panel voor open en ruimtelijk geluid

• Volledig metalen chassis, compact A4-formaat, leverbaar in zilver en zwart

Uitgebreide Productomschrijving

De TEAC CG-10M-X is een high-end 10MHz master clock generator, ontwikkeld om digitale audioapparatuur zoals DAC’s, netwerkspelers en cd-transportsystemen naar een hoger niveau te tillen. Het hart wordt gevormd door de TEAC Reference OCXO, een oven-controlled crystal oscillator die temperatuurschommelingen minimaliseert en een ongeëvenaarde stabiliteit levert.

Met vier afzonderlijke, vergulde BNC-uitgangen kunnen meerdere apparaten tegelijk van een uiterst nauwkeurige klok worden voorzien, zonder signaalverlies dankzij de onafhankelijke buffer- en voedingscircuits. De CG-10M-X behaalt een precisie van ±0,1 ppm en stabiliteit van ±3 ppb, waardoor zelfs Hi-Res PCM en DSD-weergave volledig tot hun recht komen.

Het ontwerp is geoptimaliseerd voor muzikaliteit: een semi-floating top panel, het innovatieve Stressless Foot-ontkoppelingsmechanisme en een toroidale voeding reduceren trillingen en ruis. De stijlvolle Oven Status Meter geeft in realtime de status van de oscillator weer, zodat u weet wanneer de klok volledig gestabiliseerd is.

De CG-10M-X is de ideale aanvulling op de TEAC Reference 500-serie en tilt digitale weergave naar referentieniveau – met meer ruimtelijkheid, precisie en muzikaliteit.

Technische specificaties

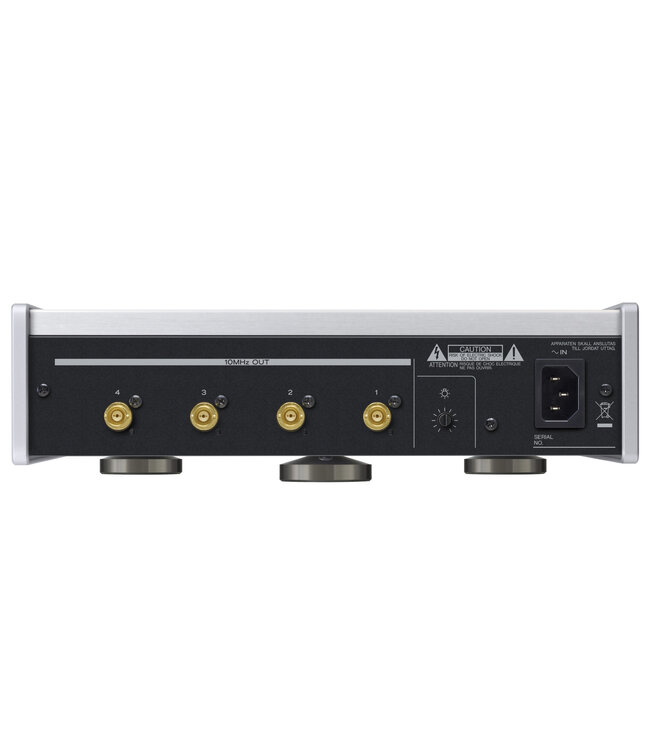

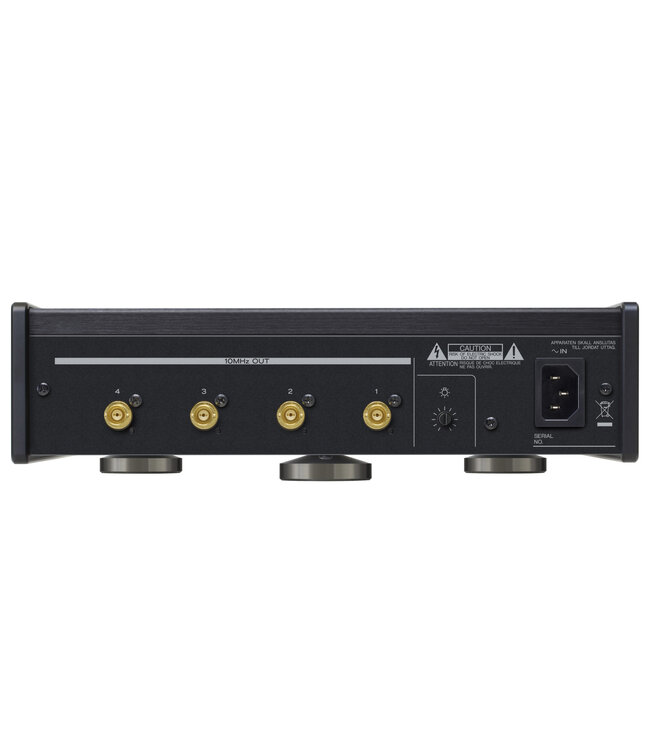

Clock outputs

• 4× BNC (verguld)

• Frequentie: 10MHz (sine wave)

• Impedantie: 50Ω

• Niveau: 0,5Vrms

OCXO oscillator

• Stabilisatie: ±3 ppb (temperatuurkarakteristiek)

• Precisie: ±0,1 ppm (nieuw uitgeleverd)

• Opwarmtijd: ca. 2 min (stabiel na ±10 min)

Voeding

• Toroidale voedingstransformator

• Verbruik: 15,8W (warmup) / 10,8W (stabiel, EU)

• Netspanning: AC 220–240V 50Hz (EU) / AC 120V 60Hz (VS)

Behuizing

• Semi-floating aluminium top panel

• Stressless Foot 3-punts ondersteuning

• Volledig metalen chassis

• Afmetingen: 290 × 84,5 × 248,7 mm

• Gewicht: 3,6 kg

Meegeleverd

• Netsnoer

• Voetpads ×3

• Handleiding & garantie

Toepassing

De CG-10M-X is bedoeld voor high-end audio-opstellingen waar maximale precisie en stabiliteit vereist zijn. Ideaal voor gebruik met DAC’s, netwerkspelers en cd/SACD-transports die een 10MHz clock input ondersteunen.

Advies

Combineer de TEAC CG-10M-X met een DAC of netwerkspeler uit de TEAC Reference-serie (zoals de NT-505-X of UD-507) voor een hoorbare verbetering in detail, dynamiek en klankruimte. Laat het apparaat minstens 10 minuten opwarmen voor optimale prestaties.
